Монтаж внутренних водостоков из ПНД

Об услуге

Внутренний водосток отводит дождевую и талую воду с плоской кровли по трубам внутри здания: воронка на кровле → стояк → подвесная или подпольная отводная линия → выпуск в наружную дождевую канализацию. Для зданий высотой три этажа и более с плоской кровлей такая система обязательна (СП 118.13330.2022, п. 8.4).

Полиэтилен для водостоков разрешён прямо: по СП 30.13330.2020 (п. 21.14) для внутренних водостоков применяют только напорные трубы — из полимерных материалов, чугунные или стальные с антикоррозионным покрытием. Напорная ПЭ-труба по ГОСТ 18599-2001, сваренная встык или электромуфтами, даёт сплошной трубопровод без раструбов и уплотнителей — он не протекает при засоре и переполнении, когда стояк работает под давлением столба воды (п. 21.13 требует рассчитывать стояки и отводные линии на гидростатическое давление). ПЭ не корродирует, легче чугуна и не боится ударов при монтаже. Те же ПЭ-трубы используют и сифонно-вакуумные системы водостока, где линии под кровлей прокладывают без уклона.

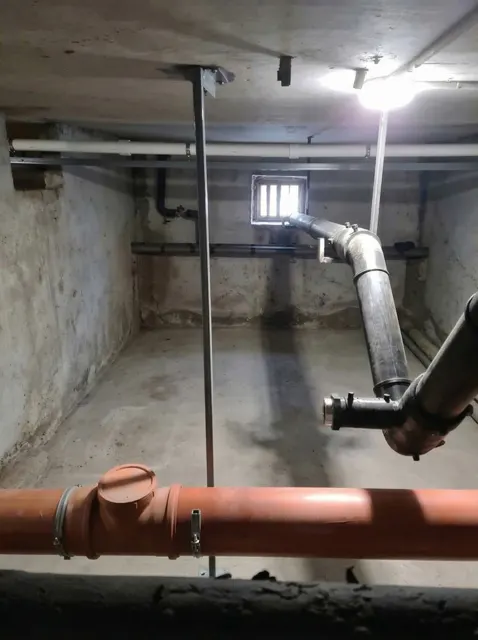

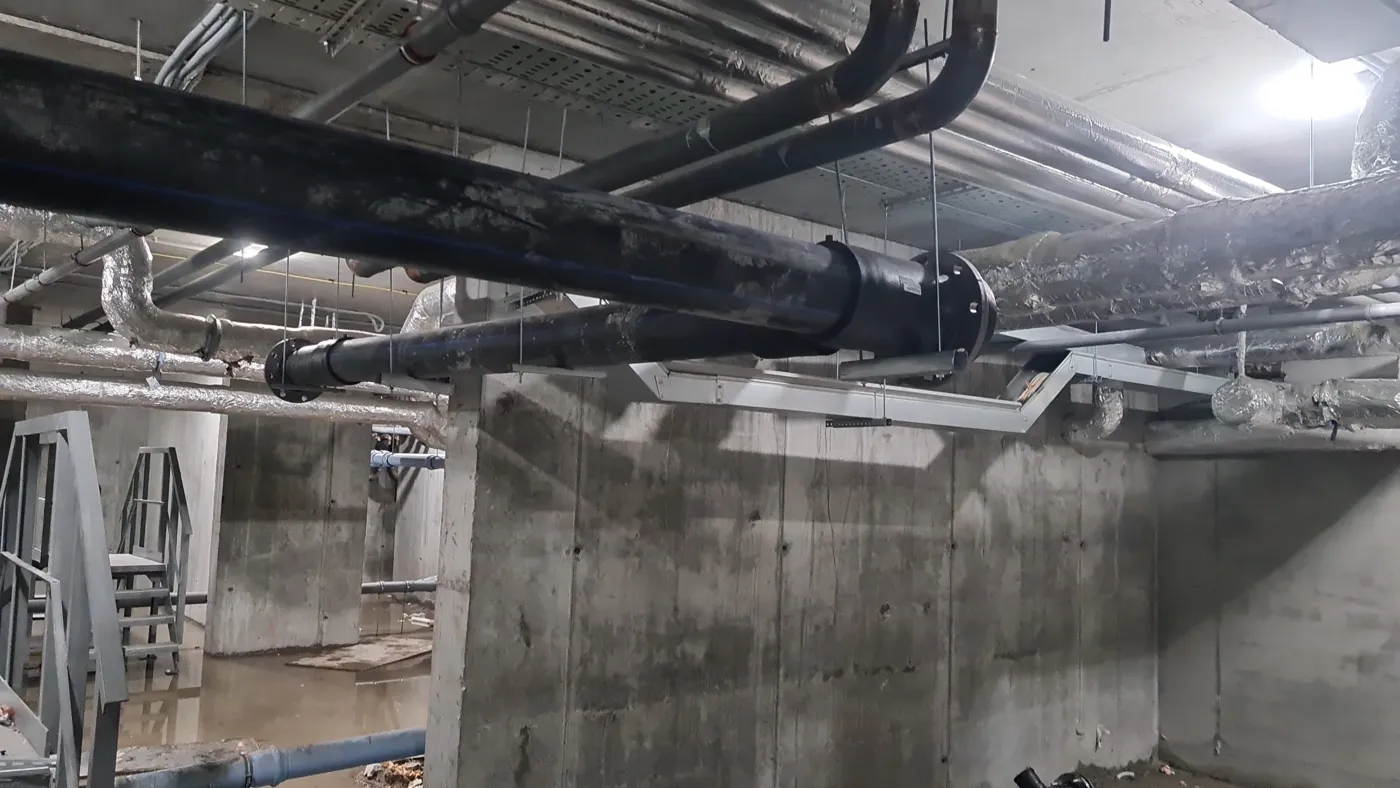

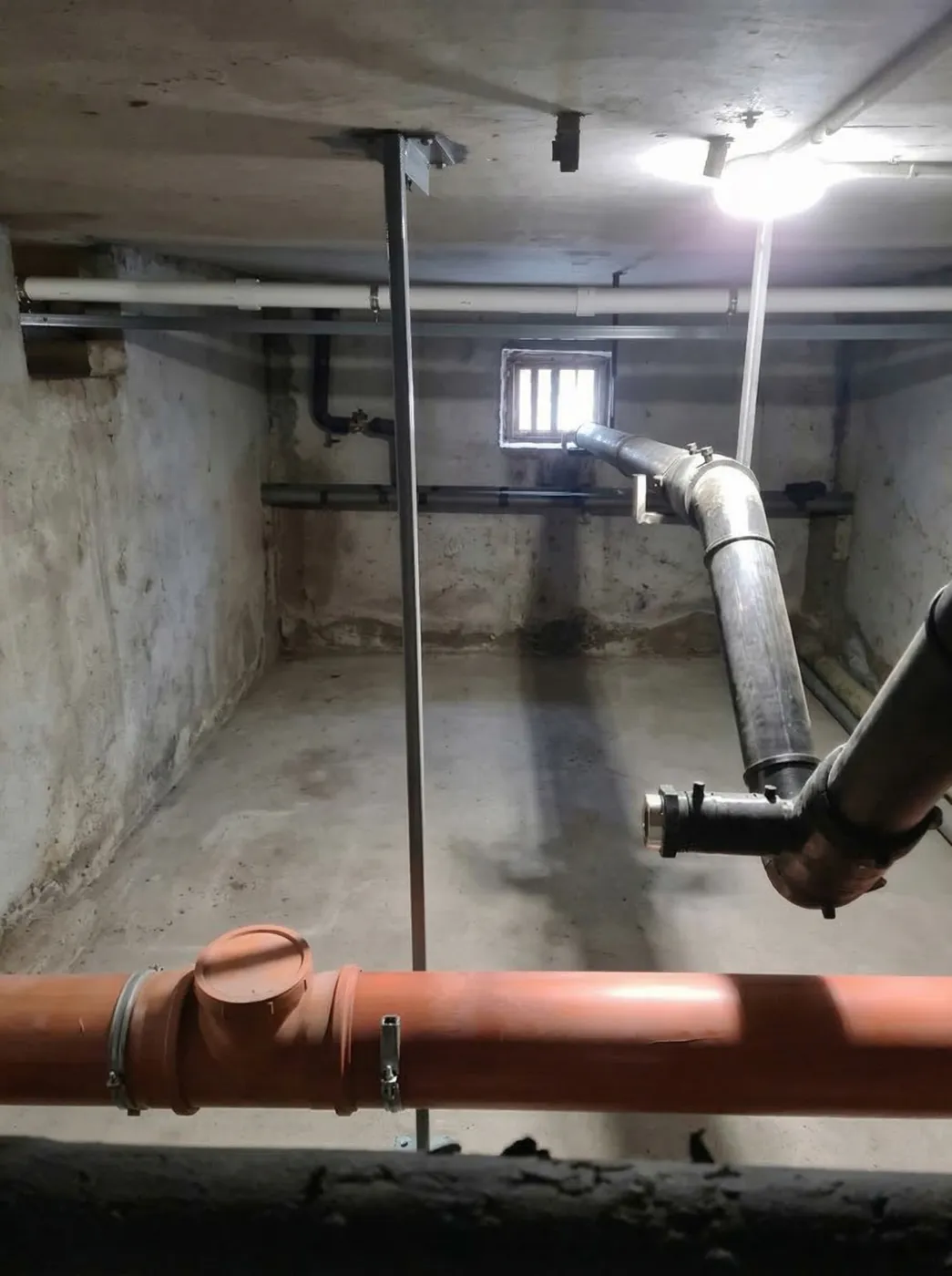

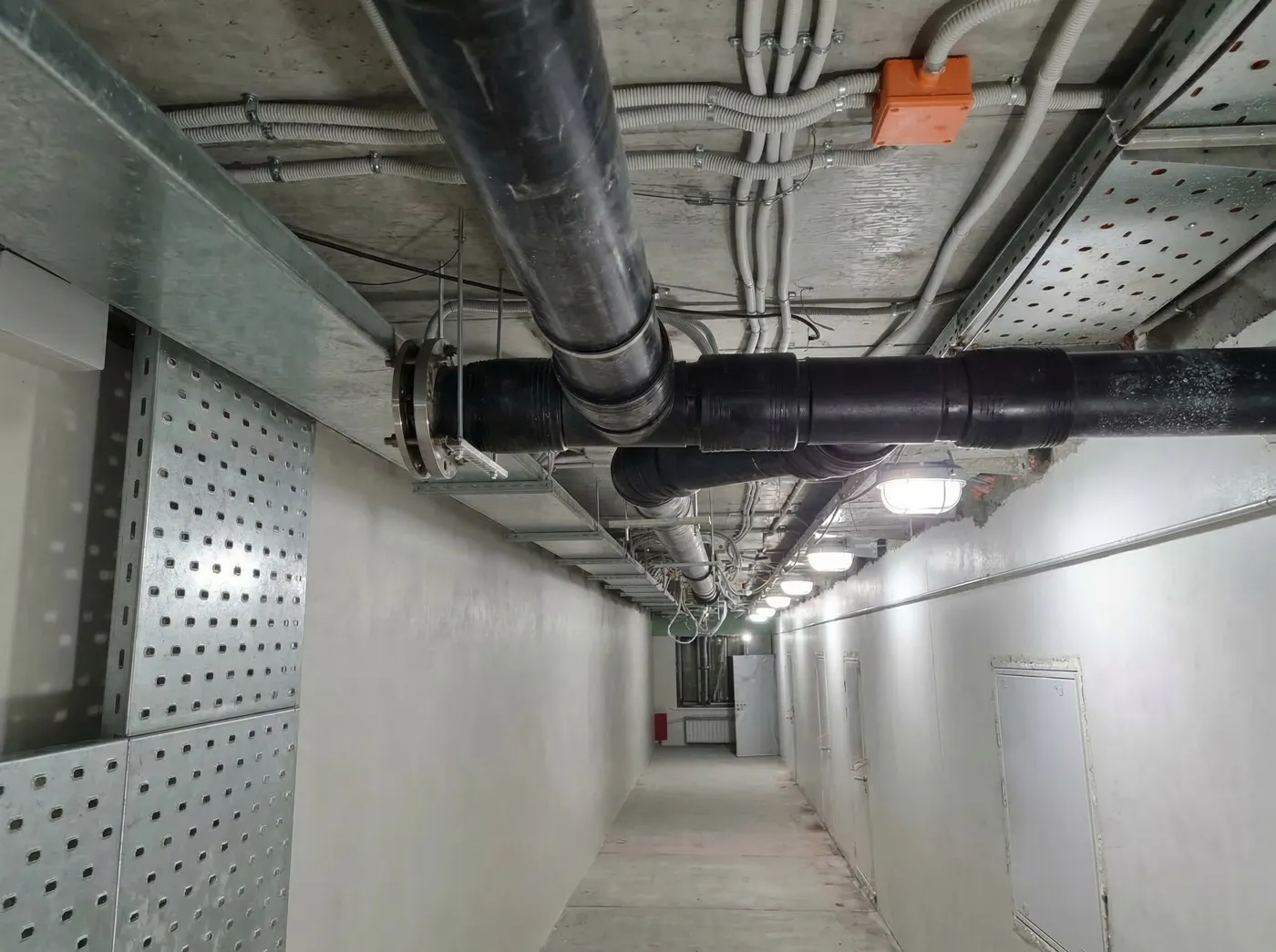

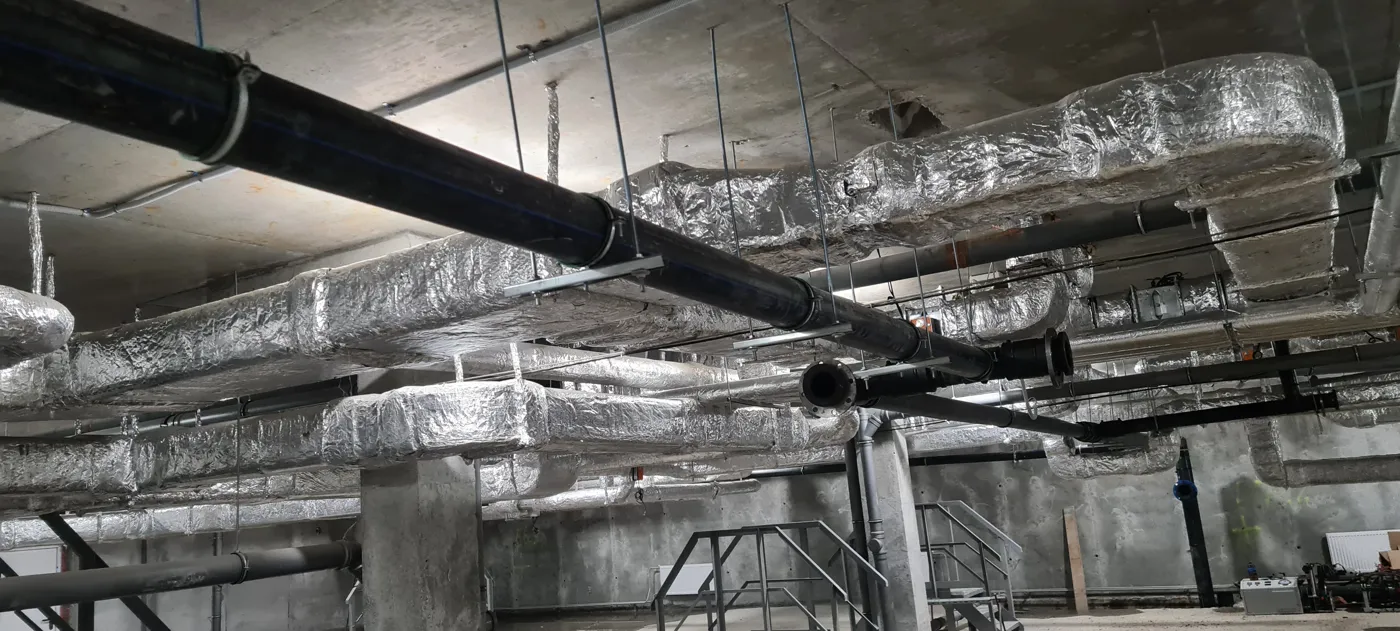

Мы монтируем водостоки по проекту заказчика: собираем и свариваем стояки, подвесные линии под перекрытием и выпуски, ставим неподвижные опоры, ревизии и прочистки, подключаем воронки через компенсационные раструбы.

Как подключить трубу ПНД к воронке из полипропилена

Большинство кровельных воронок (HL, Fachmann и другие) имеют корпус и выпускной патрубок из полипропилена (ПП). Полипропилен и полиэтилен — разные полимеры: сварить их между собой нельзя — ни встык, ни электромуфтой, ни экструдером. Электромуфта рассчитана на ПЭ и с ПП-патрубком надёжного соединения не даст.

Правильный узел — компенсационный патрубок из ПНД:

1. Выпуск ПП-воронки входит в верхний раструб патрубка с резиновым уплотнителем — это разъёмное герметичное соединение, которое к тому же компенсирует температурные удлинения и осадку кровли. Именно такое подключение требует СП 30.13330.2020, п. 21.9 — «с помощью компенсационных раструбов с эластичной заделкой».

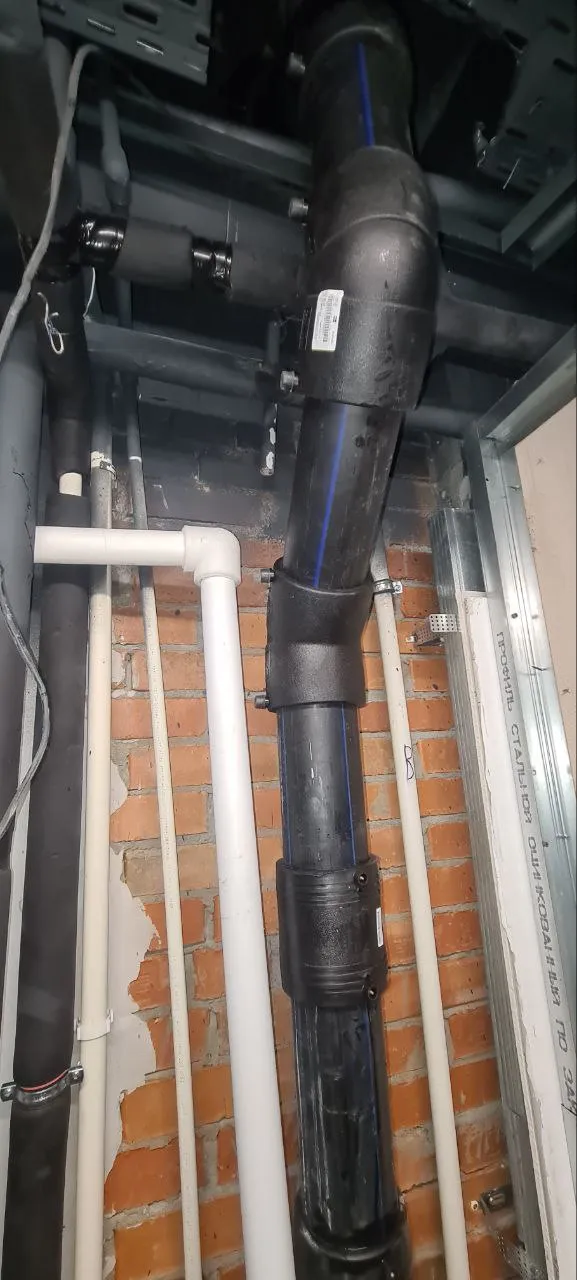

2. Нижний конец патрубка — гладкий ПЭ, его соединяют с трубой стояка или отводной линии электросварной муфтой (или встык). Дальше вся система — сплошной сварной ПЭ-трубопровод.

Производители так и описывают назначение таких деталей: компенсационный патрубок ПНД предназначен «при подключении кровельных воронок и канализационных трапов из полипропилена (ПП) к трубам из полиэтилена (ПЭ)», нижняя часть — «для сварного безраструбного соединения встык или с помощью электросварной муфты» (Fachmann, патрубок ПНД 110).

Сразу под патрубком ставят неподвижную опору на стояке, чтобы удлинения трубы не передавались на воронку и кровельный пирог.

Ревизии: где с крышкой, а где с фланцевой заглушкой

Ревизии и прочистки на водостоке ставят по разделу 18 СП 30.13330.2020 (п. 21.8): на стояках — на нижнем и верхнем этажах и над отступами, в многоэтажных зданиях — не реже чем через три этажа, а также на поворотах сети. На горизонтальных участках водостока расстояние между ревизиями — не более 15 м для Ø50, 20 м для Ø100–150 и 25 м для Ø200 и более (табл. 18.1). В начале подвесной линии длиной до 24 м прочистку можно не ставить.

Тип крышки зависит от давления, которое может возникнуть в этом месте. Внутренний водосток при засоре или переполнении заполняется водой до уровня воронки, и СП требует рассчитывать стояки и отводные линии на это гидростатическое давление (п. 21.13). Чем ниже ревизия, тем выше над ней столб воды: на 10 м высоты — около 1 бар.

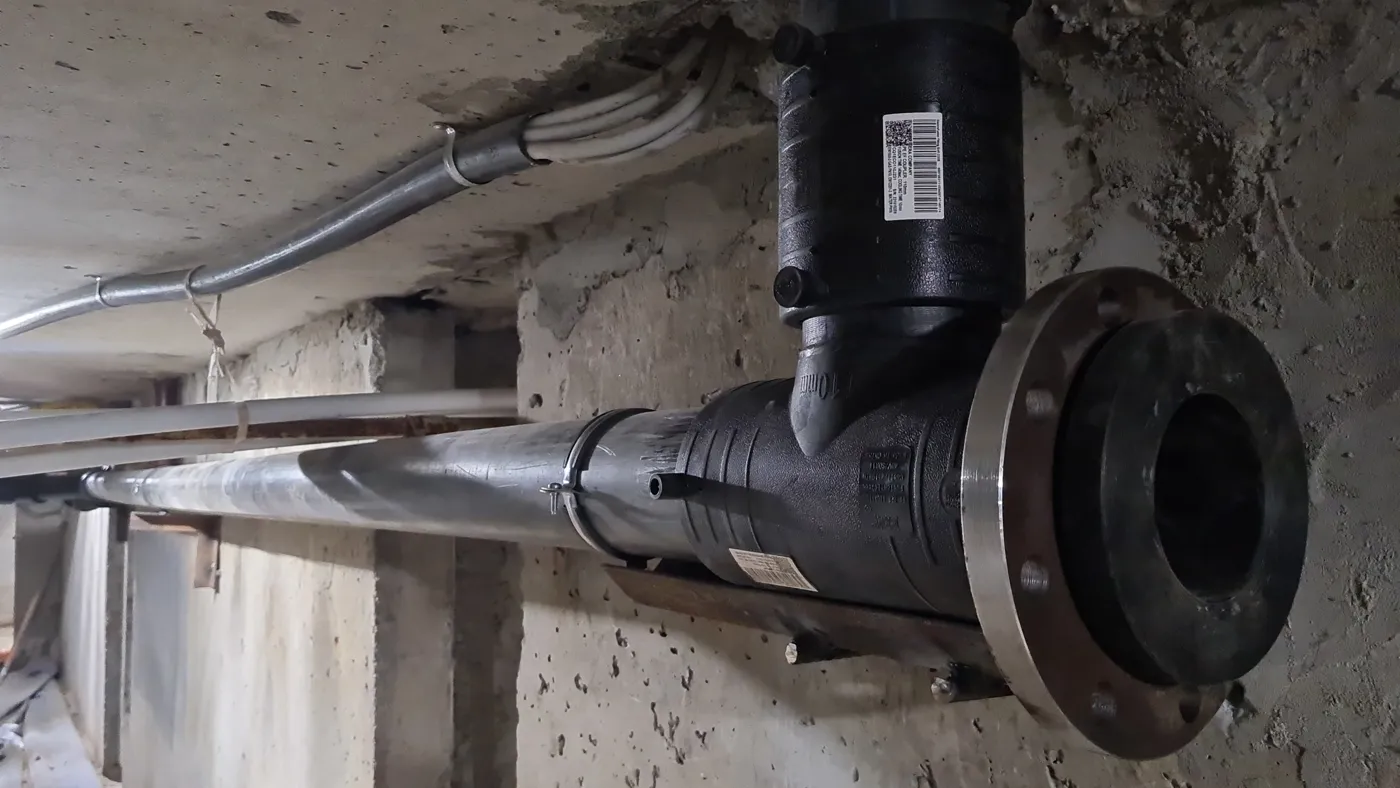

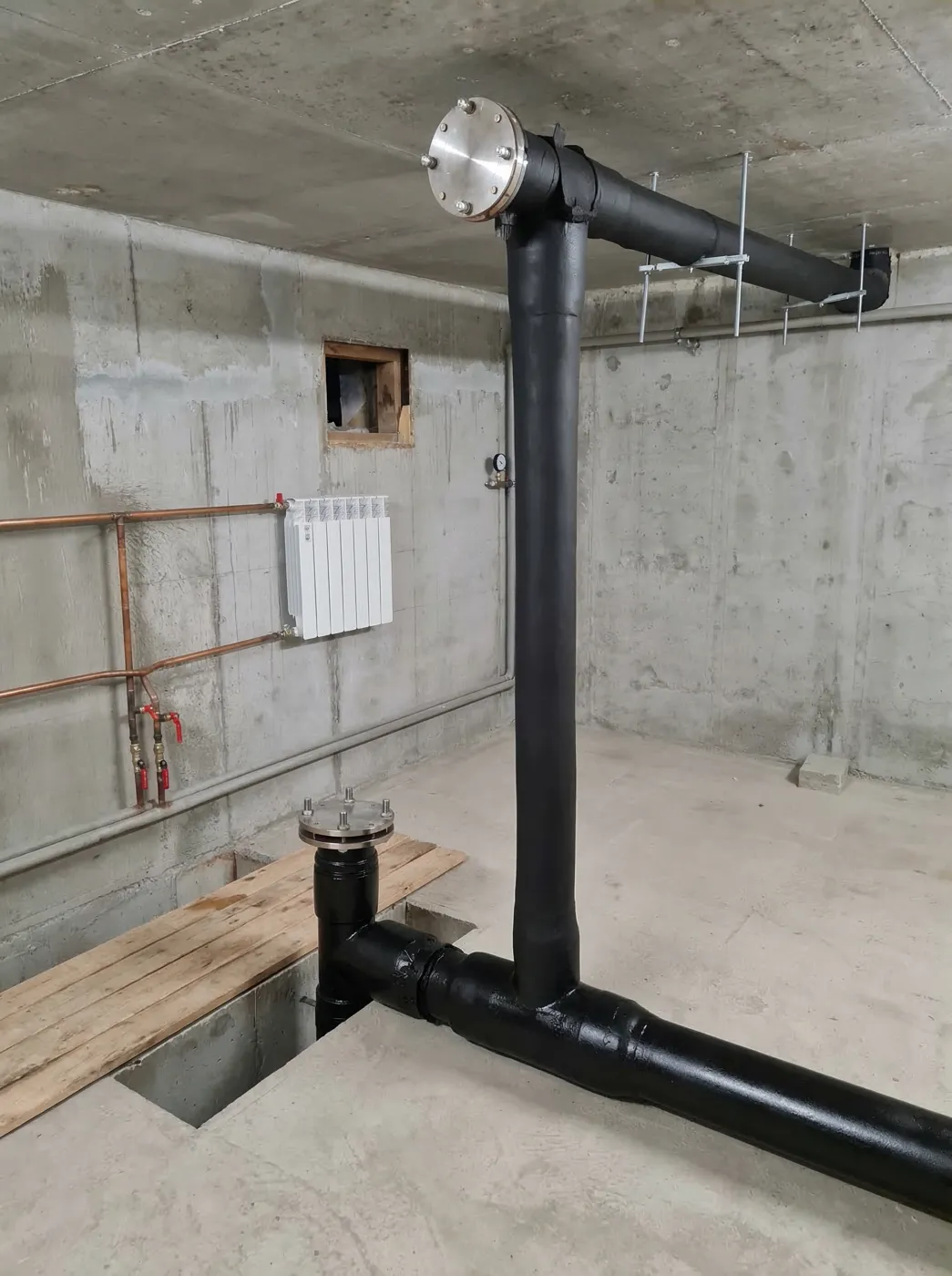

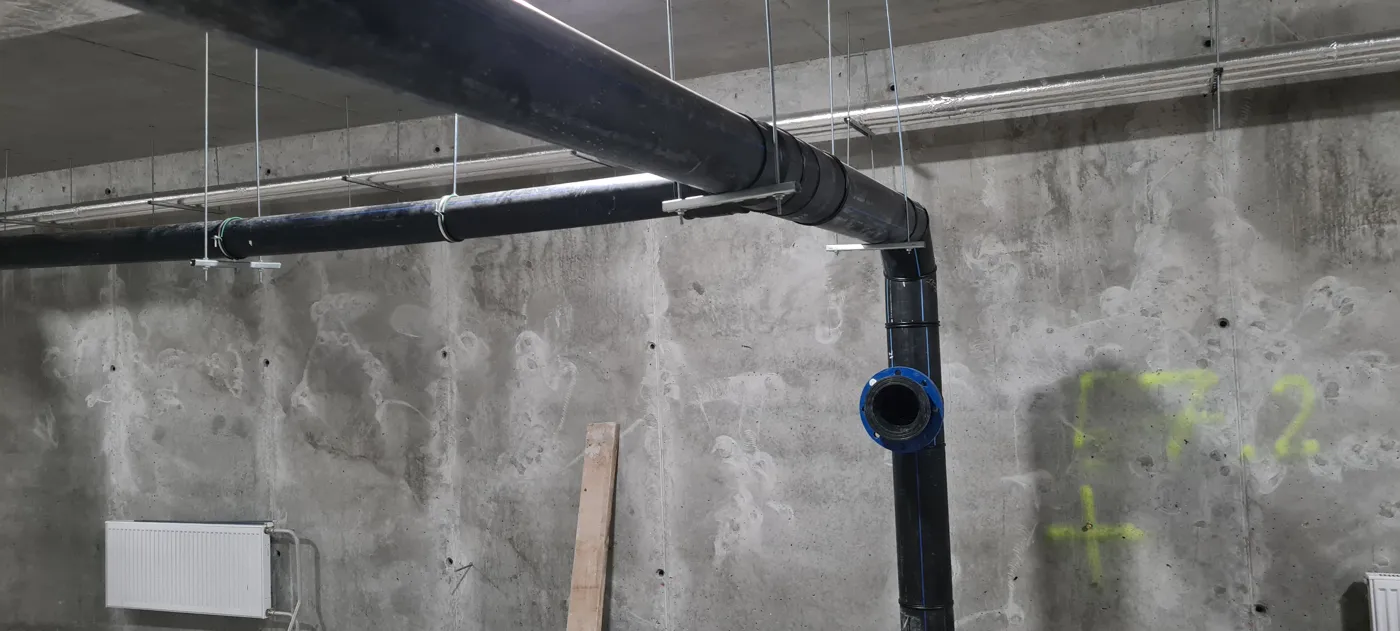

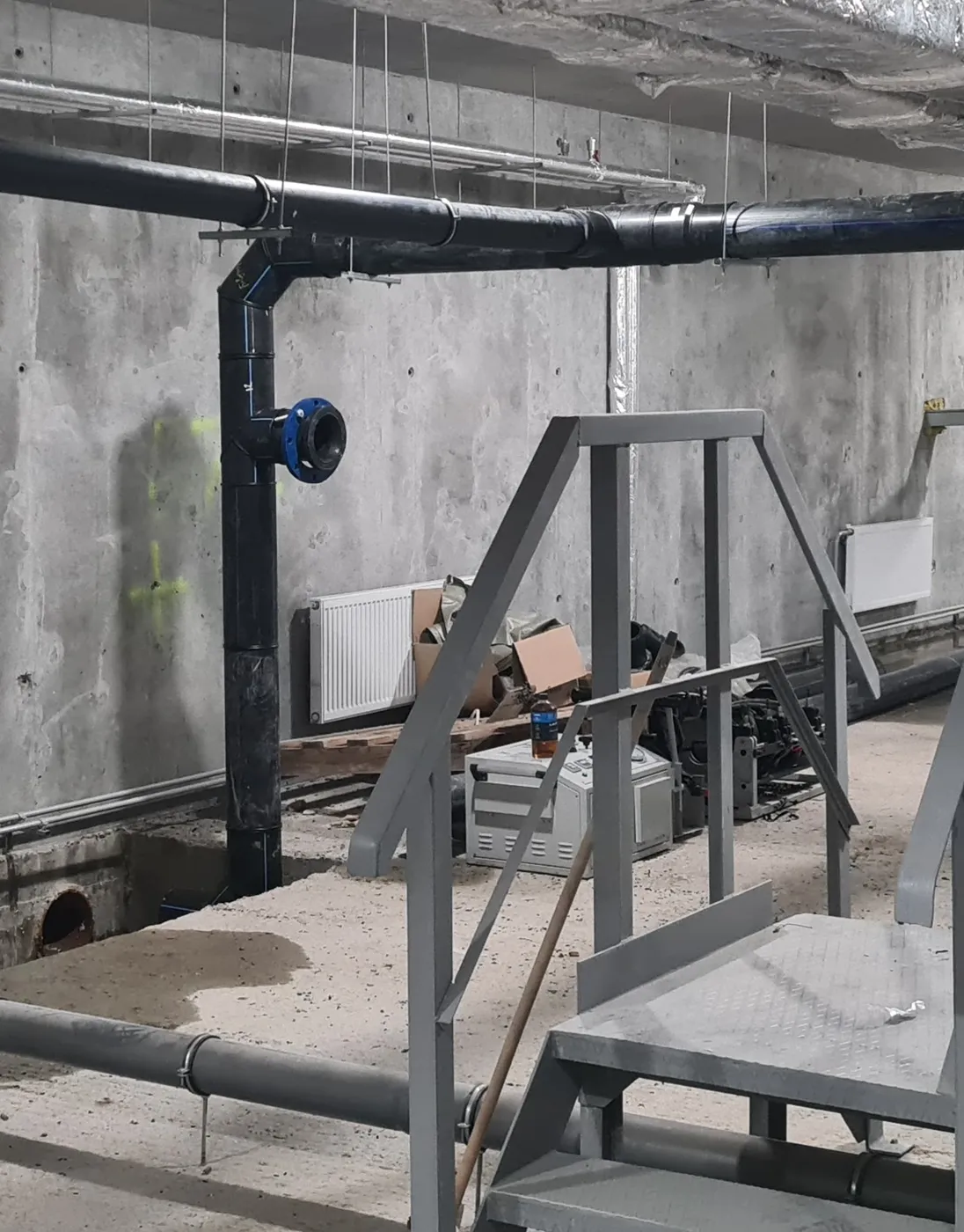

Сам СП тип крышки не называет — это правило следует из требования выдерживать давление. Производители водостоков рекомендуют в нижней части стояка именно тройник с фланцем. Мы поставляем оба варианта — ревизии ПНД с крышкой и с фланцевой заглушкой — и подберём их по высоте здания.

Гидрозатвор и летний / зимний режим

Если ливнёвка выходит в наружную дождевую сеть, сезонных режимов не нужно. Они нужны при открытом выпуске — когда вода с кровли сбрасывается в лоток у здания, потому что ливневой сети нет. Это разрешает СП 30.13330.2020, п. 21.3, и в примечании к нему сказано: на стояке внутри здания допускается запорная арматура (обратный клапан) и гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

Гидрозатвор — U-образный колено-сифон на выпуске внутри тёплого помещения, в котором всегда стоит вода. Он нужен, чтобы:

• морозный воздух с улицы не тянуло через открытый выпуск вверх по стояку — иначе трубы и воронка обмерзают, а на стояке выпадает конденсат;
• запахи и газы бытовой канализации не попадали в водосток и на кровлю, когда зимой выпуск переключён на бытовую сеть.

Летний режим — вода через гидрозатвор уходит на улицу, в лоток у здания. Зимний режим — открытый выпуск перекрывают, и талая вода уходит через перепуск с запорной арматурой и обратным клапаном в бытовую канализацию, чтобы не замерзать в выпуске и не намораживать лёд на отмостке. Весной режим переключают обратно.

Важно: постоянно сбрасывать водосток в бытовую канализацию нельзя (п. 21.2) — перепуск допускается только для талых вод зимой. В неотапливаемых зданиях дополнительно нужен обогрев воронок и труб (п. 21.4).

Посчитаем ливнёвку полностью

Пришлите проект, схему или хотя бы план кровли с отметками — мы соберём полную спецификацию: трубы ПЭ100 нужного SDR, отводы и тройники, компенсационные патрубки под ваши воронки, электросварные муфты, ревизии с крышками и с фланцами, хомуты и неподвижные опоры, гидрозатвор и узел перепуска. Посчитаем вес и объём поставки и стоимость сварки и монтажа. Материалы поставляет Атлант-НВ — в одном счёте с работами.

Что говорят нормативы

• СП 30.13330.2020, раздел 21 — внутренние водостоки: не менее двух воронок на плоской кровле, расстояние между воронками не более 48 м (п. 21.5); уклон подвесных линий не менее 0,005 (п. 21.7); подключение воронок через компенсационные раструбы с эластичной заделкой (п. 21.9); расчёт расхода Q = F·q5/10 000 с учётом 30% площади примыкающих стен (п. 21.10–21.11); жёсткое крепление стояков и отводных линий (п. 21.13); только напорные трубы, в том числе полимерные (п. 21.14); прокладка в пределах жилых квартир не допускается (п. 21.15).
• Пропускная способность стояка по таблице 21.1 СП 30.13330.2020: Ø85 — 10 л/с, Ø100 — 20 л/с, Ø150 — 50 л/с, Ø200 — 80 л/с.
• Неотапливаемые здания — нужен обогрев воронок и трубопроводов (п. 21.4).
• Водосток нельзя подключать к бытовой канализации (п. 21.2); при отсутствии ливнёвки — выпуск в общесплавную сеть или открыто в лотки у здания (п. 21.3).
• Гильзы в перекрытиях и стенах — внутренний диаметр на 5–10 мм больше трубы (п. 11.5). Для полимерных труб в противопожарных перекрытиях — противопожарные муфты по проекту.
• СП 118.13330.2022, п. 8.4 — здания от трёх этажей с плоской кровлей оборудуют внутренними водостоками.
• Испытания и акты — по СП 73.13330 и СП 48.13330 (п. 25.3 СП 30.13330.2020).

Источники: СП 30.13330.2020 «Внутренний водопровод и канализация зданий»; СП 118.13330.2022 «Общественные здания и сооружения», раздел 8.
