Классы эксплуатации ГОСТ 32415-2013: таблица и выбор трубы PE-RT по температуре и давлению

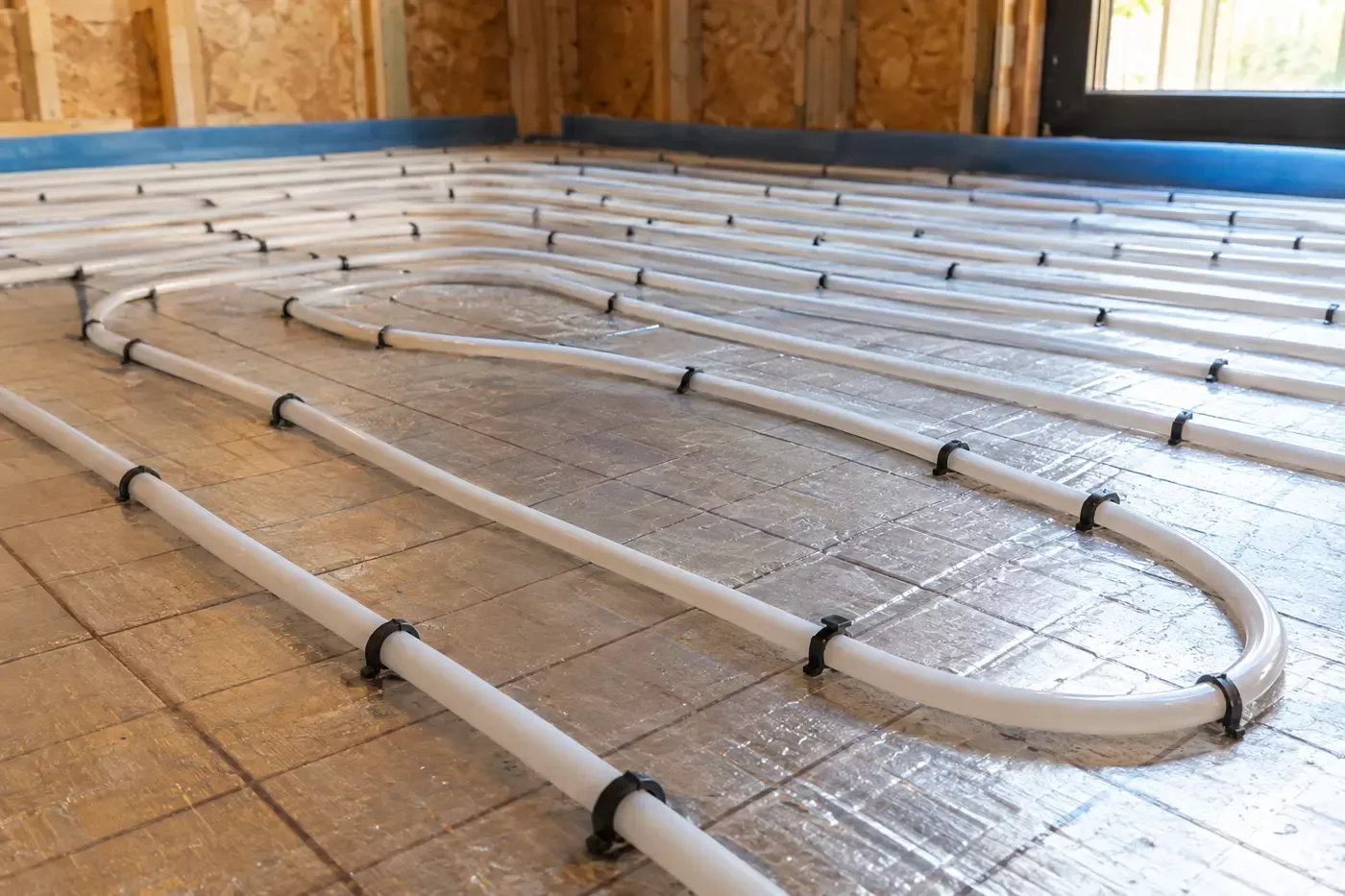

ГОСТ 32415-2013 устанавливает для PE-RT классы эксплуатации 1, 2, 4, 5 и ХВ. Класс задаёт температурный профиль за 50 лет: 1 и 2 — горячее водоснабжение (60 и 70 °C), 4 — тёплый пол и низкотемпературные радиаторы (Tмакс 70 °C), 5 — высокотемпературные радиаторы (Tмакс 90 °C), ХВ — холодная вода. Допустимое давление зависит от класса и SDR и указывается в маркировке каждой трубы.
Время чтения: 6 мин
Что понадобится
- Трубы и фитинги PE-RT (под заказ) — в каталоге Атлант-НВ
Класс эксплуатации — главный параметр при выборе трубы PE-RT. Он показывает, при каких температурах и как долго труба рассчитана работать. Надпись «95 °C / 10 бар» без указания класса ничего не говорит о пригодности трубы для конкретной системы.
Таблица классов (таблица 5 ГОСТ 32415-2013)
| Класс | Tраб, °C / лет | Tмакс, °C / лет | Tавар, °C / ч | Назначение |
|---|---|---|---|---|
| 1 | 60 / 49 | 80 / 1 | 95 / 100 | ГВС (60 °C) |
| 2 | 70 / 49 | 80 / 1 | 95 / 100 | ГВС (70 °C) |
| 4 | 20 / 2,5 + 40 / 20 + 60 / 25 | 70 / 2,5 | 100 / 100 | высокотемпературный тёплый пол, низкотемпературные радиаторы |
| 5 | 20 / 14 + 60 / 25 + 80 / 10 | 90 / 1 | 100 / 100 | высокотемпературное радиаторное отопление |
| ХВ | 20 / 50 | — | — | холодное водоснабжение |
Дополнительно трубы классов 1, 2, 4 и 5 должны выдерживать холодную воду 20 °C при 1,0 МПа в течение 50 лет (п. 4.3.5). Температуры выше, чем у класса 5, стандарт не охватывает (п. 4.3.4). Рабочие давления в расчётах — 0,4; 0,6; 0,8 и 1,0 МПа (п. 4.3.6).
Как это связано с проектными нормами
| Документ | Требование | Что значит для выбора |
|---|---|---|
| СП 60.13330.2020, п. 6.1.15 | теплоноситель в полимерных трубах отопления — не более 90 °C и 1,0 МПа и не выше значений для класса по ГОСТ 32415 | радиаторы — трубы класса 5 (или 4 при низкотемпературном графике) |
| СП 30.13330.2020, СанПиН 2.1.3684-21 (п. 84) | температура ГВС в точках водоразбора — от 60 до 75 °C | для ГВС берут класс 2 (70 °C); класс 1 рассчитан на 60 °C |
| ГОСТ 32415-2013, примечание к п. 4.3.7 | изготовитель труб для отопления даёт рекомендации по водоподготовке и проникновению кислорода | запросите их вместе с паспортом |
Почему давление у одной трубы разное
Одна и та же труба при разных классах имеет разное допустимое давление. Пример из паспорта VALTEC PE-RT:
| Класс | 16×2,0 (SDR 8) | 20×2,0 (SDR 10) |
|---|---|---|
| 1 | 1,0 МПа | 0,6 МПа |
| 2 | 0,8 МПа | 0,6 МПа |
| 4 | 0,8 МПа | 0,6 МПа |
| 5 | 0,6 МПа | 0,6 МПа |
| ХВ | 1,6 МПа | 1,6 МПа |
У Uponor (PE-RT II/EVOH/PE-RT II) по классу 5 — 6 бар для 16×2 и 4 бар для 20×2, по классам 2 и 4 — 8 бар для 16×2. Цифры у двух производителей для одного типоразмера 20×2 различаются (0,6 МПа и 4 бар), поэтому ориентироваться нужно на паспорт конкретной трубы, а не на «типовые» значения. Обратите внимание: в своём паспорте VALTEC дополнительно ограничивает применение трубы температурой 80 °C и запрещает её в центральном отоплении с элеваторными узлами.
Как читать маркировку
По п. 4.4.1 и 5.6.1 ГОСТ 32415 маркировку наносят не реже чем через 1 м. В ней должны быть:
| Элемент | Пример записи | Что проверить |
|---|---|---|
| Изготовитель | товарный знак | соответствие паспорту |
| Материал | PE-RT тип II | тип нужен для ГПИ и ГВС |
| SDR (S), диаметр × стенка | SDR 7,4; 20×2,0 | совпадение с проектом |
| Класс эксплуатации и давление | класс 5 / 0,6 МПа | главное поле для выбора |
| Обозначение стандарта | ГОСТ 32415-2013 | не ГОСТ Р 52134-2003 |
| Дата изготовления | дата, смена | для входного контроля |
Порядок выбора
- Определите назначение системы: ГВС, радиаторы, тёплый пол, холодная вода.
- Выберите класс: ГВС — 2, радиаторы — 5 (или 4 при графике не выше 70 °C), тёплый пол — 4, холодная вода — ХВ.
- Сравните рабочее давление системы с давлением, указанным в маркировке для этого класса.
- Для систем со стальными радиаторами, котлами и теплообменниками проверьте наличие кислородного барьера.
- Проверьте, нет ли в паспорте ограничений производителя сверх ГОСТ (как у VALTEC — 80 °C).
Подобрать трубу PE-RT нужного класса и купить её можно в каталоге Атлант-НВ.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Вопрос-ответ
Какой класс эксплуатации нужен для радиаторного отопления?
Для высокотемпературных радиаторов — класс 5 (Tмакс 90 °C). Класс 4 ограничен 70 °C и подходит только для низкотемпературных радиаторов. По СП 60.13330.2020 в полимерных трубах отопления не более 90 °C и 1,0 МПа.
Какой класс нужен для горячей воды?
Класс 2 (70 °C). Температура ГВС в точках водоразбора по СП 30.13330.2020 и СанПиН 2.1.3684-21 — 60–75 °C, а класс 1 рассчитан на 60 °C.
Что значит «95 °C / 10 бар» на упаковке?
Это не характеристика материала и не класс. Допустимое давление зависит от класса и SDR; у трубы 20×2 по классу 5 оно может составлять 0,4–0,6 МПа в зависимости от производителя.
Есть ли класс 3?
Для PE-RT по ГОСТ 32415-2013 установлены классы 1, 2, 4, 5 и ХВ. Класса 3 в этом перечне нет.
