Что такое ГНБ и где его применяют
ГНБ — горизонтально-направленное бурение: способ проложить трубу под дорогой, рекой, железной дорогой или застройкой без траншеи. Буровая установка проходит управляемую пилотную скважину, расширяет её и протягивает в неё трубу — чаще всего полиэтиленовую. Проектирование, работы и приёмку регулирует СП 341.1325800.2017.
Время чтения: 6 мин
Что понадобится
- Трубы ПЭ100 напорные — в каталоге Атлант-НВ
Где применяют ГНБ
- Переходы под дорогами и железными дорогами — без остановки движения и вскрытия покрытия.
- Переходы под реками, оврагами, болотами — актуально для ХМАО и ЯНАО.
- Городская застройка — где нельзя копать траншею: газоны, тротуары, исторические кварталы.
- Сети: водопровод, канализация (напорная и самотёчная), газопроводы, тепловые и кабельные сети.
Чем ГНБ лучше траншеи
| Траншея | ГНБ | |
|---|---|---|
| Вскрытие дороги | Да, с восстановлением | Нет |
| Согласования движения | Сложные | Минимальные |
| Срок на переходе | Дни и недели | Обычно 1–3 дня |
| Объём земляных работ | Весь профиль | Только котлованы входа и выхода |
Какая труба нужна для ГНБ

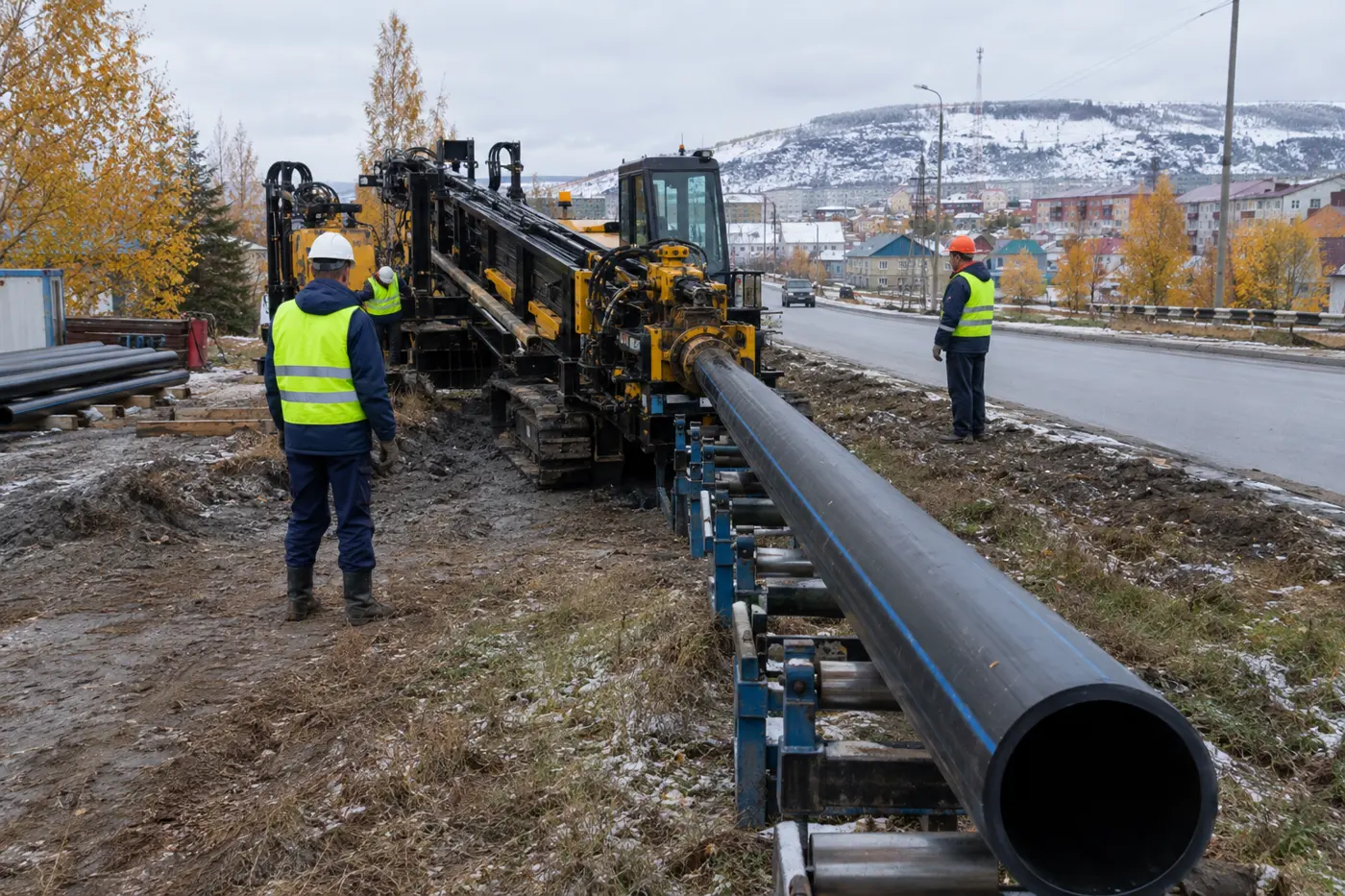

Чаще всего — ПЭ100 или ПЭ100-RC. Стенку (SDR) выбирают не только по давлению в сети, но и с учётом протяжки: труба должна выдержать тяговое усилие, давление грунта и изгиб по трассе. Поэтому для ГНБ часто берут SDR на шаг толще, чем для траншеи. Трубу сваривают в плеть на всю длину перехода заранее.
Что такое «прокол» и «ГНБ»
В обиходе «прокол под дорогой» — это любая бестраншейная прокладка. Технически прокол (пневмопробойник, шнековое бурение) — неуправляемый способ для коротких прямых участков, а ГНБ — управляемое бурение с локацией головки, позволяющее проходить десятки и сотни метров по заданной траектории.
Партнёр по ГНБ — ООО «СБК» — Сибирская Буровая Компания
Работы ГНБ под дорогами и реками в ХМАО, ЯНАО и Тюменской области выполняет наш партнёр — ООО «СБК». Материалы для переходов поставляет Атлант-НВ.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? ГНБ — горизонтально-направленное бурение — заказать →
Вопрос-ответ
Как расшифровывается ГНБ?
Горизонтально-направленное бурение — бестраншейный способ прокладки труб и кабелей с управляемой траекторией.
На какую длину можно проложить трубу методом ГНБ?
Зависит от установки, грунта и диаметра — от десятков метров для малых установок до сотен метров и более для крупных. Длину и диаметр определяют проектом перехода.
