Трубы для кабелей 6–10 кВ с изоляцией из сшитого полиэтилена: ГОСТ Р 70751-2023
Кабели 6–10 кВ с изоляцией из сшитого полиэтилена прокладывают в термостойких трубах по ГОСТ Р 70751-2023: этого требуют ГОСТ Р 70819-2023 (п. 7.4.1) для всех линий свыше 1 кВ и СП 76.13330.2016 (п. 6.4.2.8). Такие трубы рассчитаны на длительную температуру жилы 90–105 °C, обычно трёхслойные, с негорючим внутренним слоем FV-0. Внутренний диаметр — не менее 1,5 диаметра кабеля для одной фазы и не менее 100 мм; две фазы в одну трубу класть нельзя.
Время чтения: 8 мин
Что понадобится
- Аппараты стыковой сварки — в каталоге Атлант-НВ
- Трубы для кабеля термостойкие — в каталоге Атлант-НВ
- Муфты электросварные — в каталоге Атлант-НВ
Для кабельных линий 6–10 кВ с изоляцией из сшитого полиэтилена нужна термостойкая труба по ГОСТ Р 70751-2023. ГОСТ Р 70819-2023 (п. 7.4.1) требует трубы по этому стандарту для всех кабелей свыше 1 кВ, а СП 76.13330.2016 (п. 6.4.2.8) — термостойкие ПЭ-трубы для кабельных блоков с кабелями из сшитого ПЭ (СП 76).
Почему обычная ПНД не подходит
Для PE100 по ГОСТ допускается температура не выше 40 °C. При 90 °C на жиле оболочка кабеля нагревается примерно до 80 °C, а при 80 °C длительная прочность PE100 сохраняется лишь 10–11 месяцев (Энерготэк). Энерготэк — производитель термостойких труб, то есть заинтересованная сторона, но вывод совпадает с требованием СП 76. Материалы PE-RT имеют рабочую температуру 60–95 °C; тот же автор считает приемлемым для кабелей только PE-RT на 95 °C при наличии достоверных данных.
Что требует ГОСТ Р 70751-2023
| Параметр | Требование |
|---|---|
| Статус | действует с 01.05.2024, введён впервые (приказ от 18.05.2023 № 335-ст) |
| Область | гладкостенные экструдированные трубы для кабелей 1–500 кВ с температурой жилы 90–105 °C; подземная, подводная, надземная прокладка |
| Гофрированные трубы | стандарт на них не распространяется |
| Конструкция | основной вариант трёхслойный: наружный слой не менее 10 % толщины, основной натурального цвета, внутренний не менее 10 % |
| Внутренний слой | категория FV-0 (ПВ-0) |
| Двухслойные трубы | для футляров |
| Кольцевая жёсткость | ряд SN 4, 8, 12, 14, 16, 24, 32, 48, 56, 64, 96, 128, 192 кН/м² |
| SDR | не нормируется |
| Диаметры и длина | 50–630 мм; отрезки до 13 м; до 110 мм — возможны бухты |
| Испытание на термостойкость | 8760 ч при (105 ± 5) °C; после него кольцевая жёсткость и предел текучести не менее 0,9 исходных, изменение размеров не более 10 % |
| Кратковременные режимы | 120 °C на жиле при перегрузке до 8 ч/сутки и не более 1000 ч за срок службы; 250 °C на жиле и 350 °C на экране при КЗ |
Источники: allgosts, Росстандарт. По методическим указаниям «Россети Московский регион» КЛ 6–20 кВ методом ГНБ прокладывают в трубах по ГОСТ Р 70751 (Россети МР).
Сколько фаз в трубе и какой диаметр
| Схема | ГОСТ Р 70819 п. 7.4.2 | СТО Россети п. 5.8 |
|---|---|---|
| Одна фаза в трубе | ID ≥ 1,5·Dн, не менее 50 мм при длине до 5 м и не менее 100 мм в остальных случаях | 1,5d; не менее 50 мм до 5 м и 100 мм в остальных случаях |
| Три фазы треугольником | ID ≥ 3·Dн, не менее 150 мм | 3,225d |
| Две фазы в одной трубе | не допускается | каждая фаза отдельно; для 1–35 кВ допускаются три фазы в одной трубе |
Здесь источники расходятся в коэффициенте для трёх кабелей (3 и 3,225); на объектах ПАО «Россети» применяют СТО. Энерготэк предлагает брать не менее 1,5D для переходов до 10 м и не менее 2D в остальных случаях (Энерготэк) — это позиция производителя, а не норма. Три одножильных кабеля протягивают одновременно и только с вертлюгом (ГОСТ Р 70819 пп. 7.2.7–7.2.8, 7.4.5; СП 76 п. 6.4.2.7).
Требования СТО ПАО «Россети» 34.01-2.3.3-038-2021
| Требование | Значение |
|---|---|
| Конструкция | гладкая, не менее трёх слоёв (до 90 мм допускается меньше) |
| Термостойкость | длительно не ниже 90 °C; 120 °C до 8 ч/сутки, не более 1000 ч |
| Внутренний слой | FV-0, проба нагретой проволокой 960 °C |
| Цвет | наружный слой красный, основной бесцветный, внутренний другого цвета |
| Маркировка | изготовитель, D, e, SN, Fmax, рабочая температура, стандарт, партия, дата; наклейки запрещены |
| Подбор SN | траншея: SN ≥ 0,458·q − 7,5·Es; ГНБ — по максимуму из трёх расчётов с учётом протяжки |
Источник — текст СТО. Входной контроль труб для сетевой компании ведут по СТО 34.01-2.3.3-037-2020 (Россети).

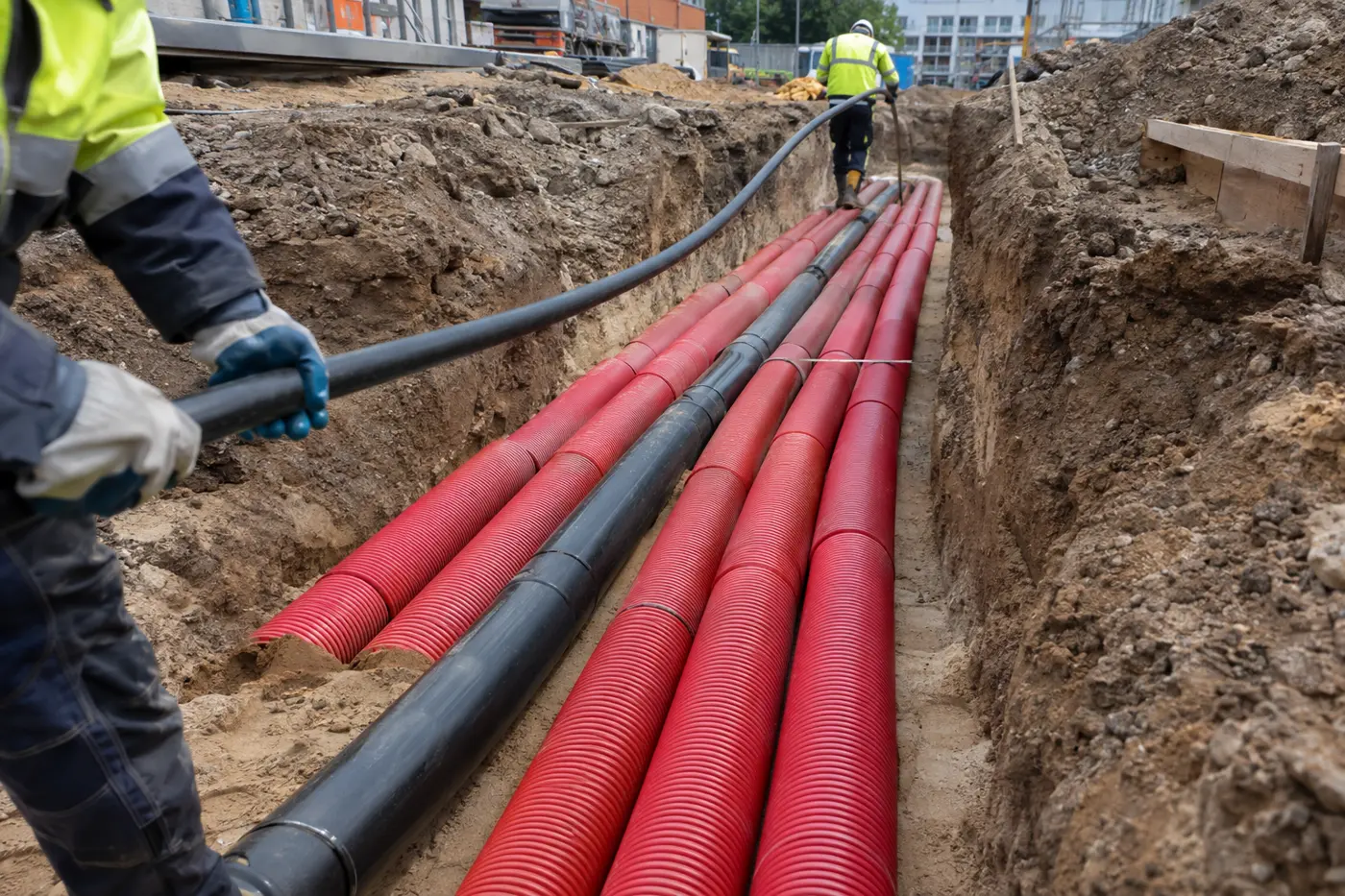

Правила прокладки по ГОСТ Р 70819-2023
| Операция | Требование |
|---|---|
| Концы труб | специализированные кольцевые уплотнители; монтажная пена запрещена (п. 7.4.1.1) |
| Свободные трубы | заглушки IP68 (п. 7.4.8) |
| Переход длиннее 50 м | заложить стальную протяжную проволоку (п. 7.4.1) |
| Кабели 6 кВ и выше | направляющие воронки на концах труб (п. 7.4.1.7) |
| Постель и присыпка | 100 мм песка снизу и не менее 100 мм сверху (п. 5.5) |
| Защита | полнотелый кирпич, ж/б плиты или ПЗК; силикатный и пустотелый кирпич запрещены |
Типичные ошибки
| Ошибка | Норма |
|---|---|
| Водопроводная или техническая ПНД для кабеля из сшитого ПЭ | СП 76 п. 6.4.2.8, ГОСТ Р 70819 п. 7.4.1 |
| Две фазы в одной трубе, фазы протянуты по очереди | ГОСТ Р 70819 п. 7.4.2 |
| Диаметр меньше 1,5·Dн или меньше 100 мм | там же |
| Гофрированная труба как «термостойкая» | ГОСТ Р 70751 на структурированные трубы не распространяется |
| Пена на концах, нет заглушек | пп. 7.4.1.1, 7.4.8 |
Подобрать и купить термостойкие трубы для кабеля можно в каталоге Атлант-НВ. Для переходов под дорогами доступна услуга ГНБ.
Партнёр по ГНБ — ООО «СБК» — Сибирская Буровая Компания
Работы ГНБ под дорогами и реками в ХМАО, ЯНАО и Тюменской области выполняет наш партнёр — ООО «СБК». Материалы для переходов поставляет Атлант-НВ.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? ГНБ — горизонтально-направленное бурение — заказать →
Вопрос-ответ
Можно ли кабель из сшитого полиэтилена прокладывать в обычной ПНД-трубе?
Нет. СП 76 п. 6.4.2.8 требует термостойкие трубы, а ГОСТ Р 70819 для линий свыше 1 кВ — трубы по ГОСТ Р 70751.
Какой внутренний диаметр трубы нужен для кабеля 10 кВ?
Для одной фазы — не менее 1,5 наружного диаметра кабеля и не менее 100 мм (50 мм при длине до 5 м). Для трёх фаз треугольником — не менее 3 диаметров и не менее 150 мм.
Можно ли три одножильных кабеля положить в одну трубу?
Да, треугольником, при внутреннем диаметре не менее 3·Dн и 150 мм, протягивая все три одновременно с вертлюгом. Две фазы в одной трубе прокладывать нельзя.
С какого числа действует ГОСТ Р 70751-2023?
С 01.05.2024, введён впервые.
Какой SDR у термостойкой трубы?
ГОСТ Р 70751 SDR не нормирует: трубы классифицируют по диаметру и кольцевой жёсткости SN.
