Двустенная гофрированная труба для кабельной канализации: классы 450 и 750 Н, монтаж
Двустенная гофрированная труба для кабеля в земле выбирается по ГОСТ Р МЭК 61386.24-2014: классы 450 и 750 Н допускают прокладку непосредственно в земле, класс 250 Н — только с дополнительной защитой. Маркировка вида «N 750» означает нормальную стойкость к удару и сжатие не менее 750 Н. Гофру укладывают в траншею для кабелей до 1 кВ и связи; для прокола, ГНБ и линий свыше 1 кВ нужны гладкие трубы.
Время чтения: 6 мин
Что понадобится
- Трубы ПНД для кабеля — в каталоге Атлант-НВ
- Фитинги для гофрированных труб — в каталоге Атлант-НВ
Двустенная гофрированная труба для кабельной канализации — гибкая или жёсткая труба с гладкой внутренней и гофрированной наружной стенкой. Её выбирают по классу сопротивления сжатию и удару по ГОСТ Р МЭК 61386.24-2014. Для прокладки непосредственно в земле нужен класс не ниже 450 Н (текст ГОСТ).
Классы по сжатию и удару
| Класс по сжатию | Сила, Н | Назначение (п. 6.1.1) |
|---|---|---|
| 250 | не менее 250 | только с дополнительной защитой по национальным нормам |
| 450 | не менее 450 | непосредственно в земле без дополнительной защиты |
| 750 | не менее 750 | непосредственно в земле без дополнительной защиты |
По удару трубы делят на L (лёгкий) и N (нормальный). Для класса N энергия удара составляет 15 Дж для труб до 60 мм, 20 Дж для 61–90 мм, 28 Дж для 91–140 мм и 40 Дж свыше 140 мм; испытание проводят при −5 °C (п. 6.1.2). Маркировку «код удара + код сжатия», например «N 750», наносят по всей длине с шагом предпочтительно 1 м, но не более 3 м (п. 7.1).
Внутренний диаметр
ГОСТ задаёт минимальный внутренний диаметр как наружный, делённый на 1,33 (табл. 101):
| Наружный диаметр, мм | 63 | 110 | 160 | 225 | 250 |
|---|---|---|---|---|---|
| Внутренний не менее, мм | 47 | 82 | 120 | 170 | 188 |
Сколько кабелей помещается в трубу, источники оценивают по-разному. Политэк (продавец, до 1 кВ) советует внутренний диаметр в 2,5–3 раза больше кабеля и заполнение не более 40 % (Политэк), справочник elec.ru для электропроводок — заполнение не более 35 % (elec.ru). Для кабелей свыше 1 кВ действуют нормативные правила ГОСТ Р 70819 — см. инструкцию «Трубы для кабелей 6–10 кВ».
Серии на примере каталога Полипластик
| Серия | Конструкция | Сжатие / удар | Мин. радиус изгиба |
|---|---|---|---|
| ЭЛЕКТРОКОР ЛАЙТ | гибкая однослойная гофра | 250 Н / L | 3·de |
| ЭЛЕКТРОКОР ФЛЕКС | гибкая двустенная | 450 Н / L | 3·de |
| ЭЛЕКТРОКОР | жёсткая двустенная, 50–250 мм | 750 Н / N | 20·de |
| ЭЛЕКТРОКОР ПРО | жёсткая двустенная, 75–250 мм | 1250 Н / S | 20·de |
Данные производителя по каталогу систем защиты кабеля. Однослойная лёгкая гофра на 250 Н по ГОСТ годится для земли только с дополнительной защитой.
Где можно и где нельзя
| Можно | Нельзя |
|---|---|
| Траншея для кабеля до 1 кВ: дворы, освещение, вводы | класс 250 Н в землю без дополнительной защиты |
| Сети связи и слаботочные линии | прокол и ГНБ: там нужна гладкая жёсткая сварная труба (Политэк) |
| Защита кабеля под пешеходной частью улицы | КЛ свыше 1 кВ: ГОСТ Р 70751 на гофрированные трубы не распространяется |
Монтаж
| Требование | Значение | Источник |
|---|---|---|
| Глубина КЛ до 20 кВ | не менее 0,7 м, под улицами и площадями 1 м | ПУЭ п. 2.3.84 |
| Под пешеходной частью улицы до верха ЭЛЕКТРОКОР | не менее 0,4 м, по данным производителя | рекомендации КОРСИС/ЭЛЕКТРОКОР |
| Уклон труб | не менее 0,2 % в сторону колодцев | ПУЭ п. 2.3.106 |
| Резерв каналов в блоке | до 15 %, но не менее одного | ПУЭ п. 2.3.104 |
| Стыки | сварка, манжеты или муфты, с гидроизоляцией; внутренний диаметр в стыке не меньше диаметра трубы | СП 76 п. 6.4.2.3 |
| Свободные трубы | закрыть заглушками | СП 76 п. 6.4.2.5 |
| Концы с кабелем | кольцевые уплотнители, монтажная пена запрещена | ГОСТ Р 70819 п. 7.4.1.1 |
Требование 0,4 м — это рекомендация производителя для пешеходной зоны; общие глубины для силовых кабелей задаёт ПУЭ, и при расхождении проект следует ПУЭ.
Цвет

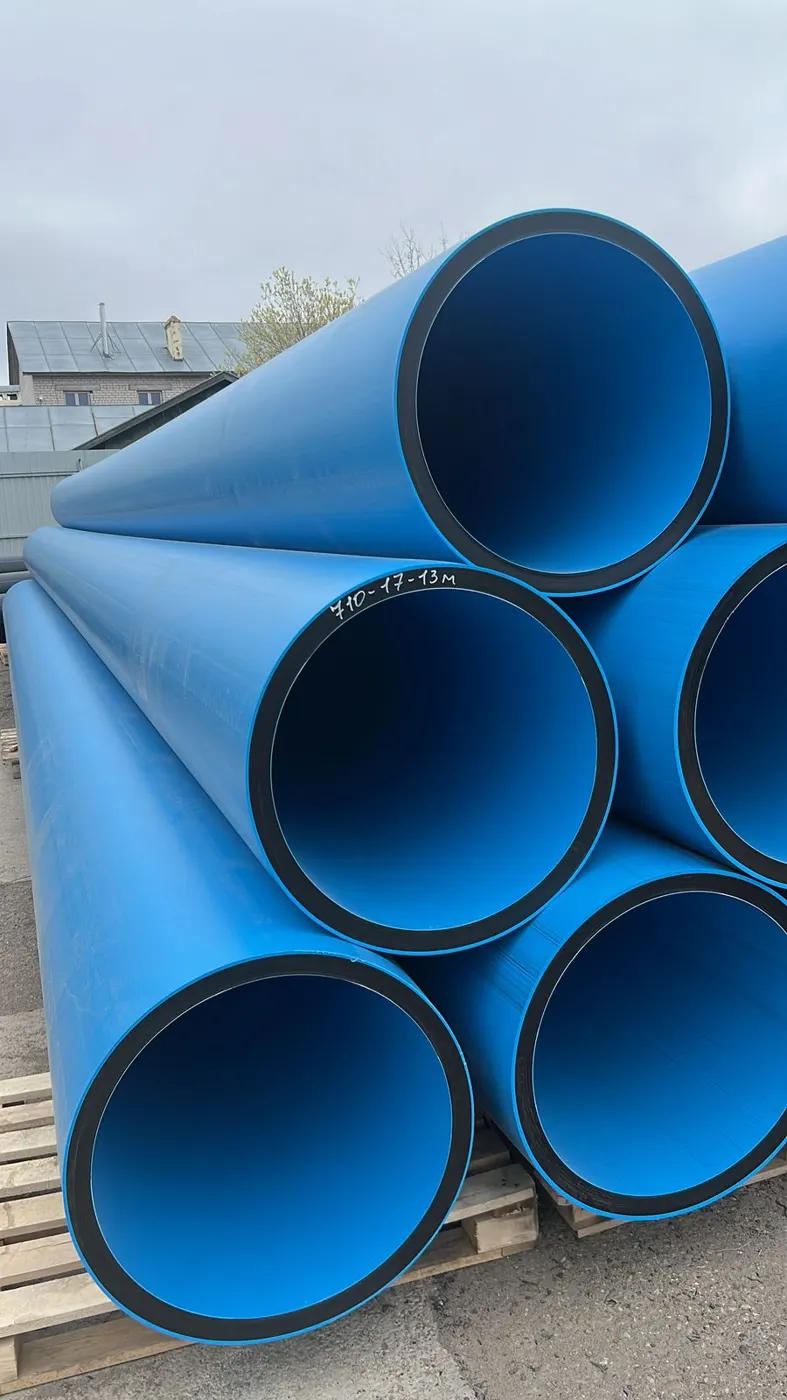

ГОСТ Р МЭК 61386.24 цвет не регламентирует. На рынке принято: красная — силовые линии, чёрная — связь, у двустенной гофры встречается «синяя — под связь» (Промрукав). Подробнее — в ответе «Что означает цвет трубы для кабеля».
Типичные ошибки
| Ошибка | Последствие |
|---|---|
| Класс 250 Н в землю без защиты | смятие под засыпкой, нарушение п. 6.1.1 ГОСТ |
| Гофра под ГНБ или прокол | разрыв и смятие при протяжке |
| Пена на концах трубы | запрещено ГОСТ Р 70819 |
| Нет резервного канала | перекладка при добавлении кабеля |
| Трубы без уклона к колодцам | скопление воды, нарушение ПУЭ п. 2.3.106 |
Подобрать и купить двустенную гофру для кабеля и муфты к ней можно в каталоге Атлант-НВ.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Монтаж наружных сетей — заказать →
Вопрос-ответ
Какую двустенную трубу брать для кабеля в землю — 450 или 750 Н?
Обе по ГОСТ Р МЭК 61386.24 допускаются непосредственно в земле. Класс 250 Н применяют только с дополнительной защитой. Выбор между 450 и 750 Н зависит от нагрузки и проекта.
Что означает маркировка N 750 на кабельной трубе?
N — нормальная стойкость к удару, 750 — сопротивление сжатию не менее 750 Н по ГОСТ Р МЭК 61386.24.
Можно ли протягивать двустенную гофру методом ГНБ?
Для прокола и ГНБ рекомендуют гладкую жёсткую ПНД, которая сваривается. Двустенную гофру укладывают в открытую траншею.
Подходит ли двустенная гофра для кабеля 10 кВ?
Нет. Для линий свыше 1 кВ ГОСТ Р 70819 требует трубы по ГОСТ Р 70751, а он распространяется только на гладкостенные трубы.
