Монтаж гофрированной канализации: основание, засыпка, уплотнение и испытание

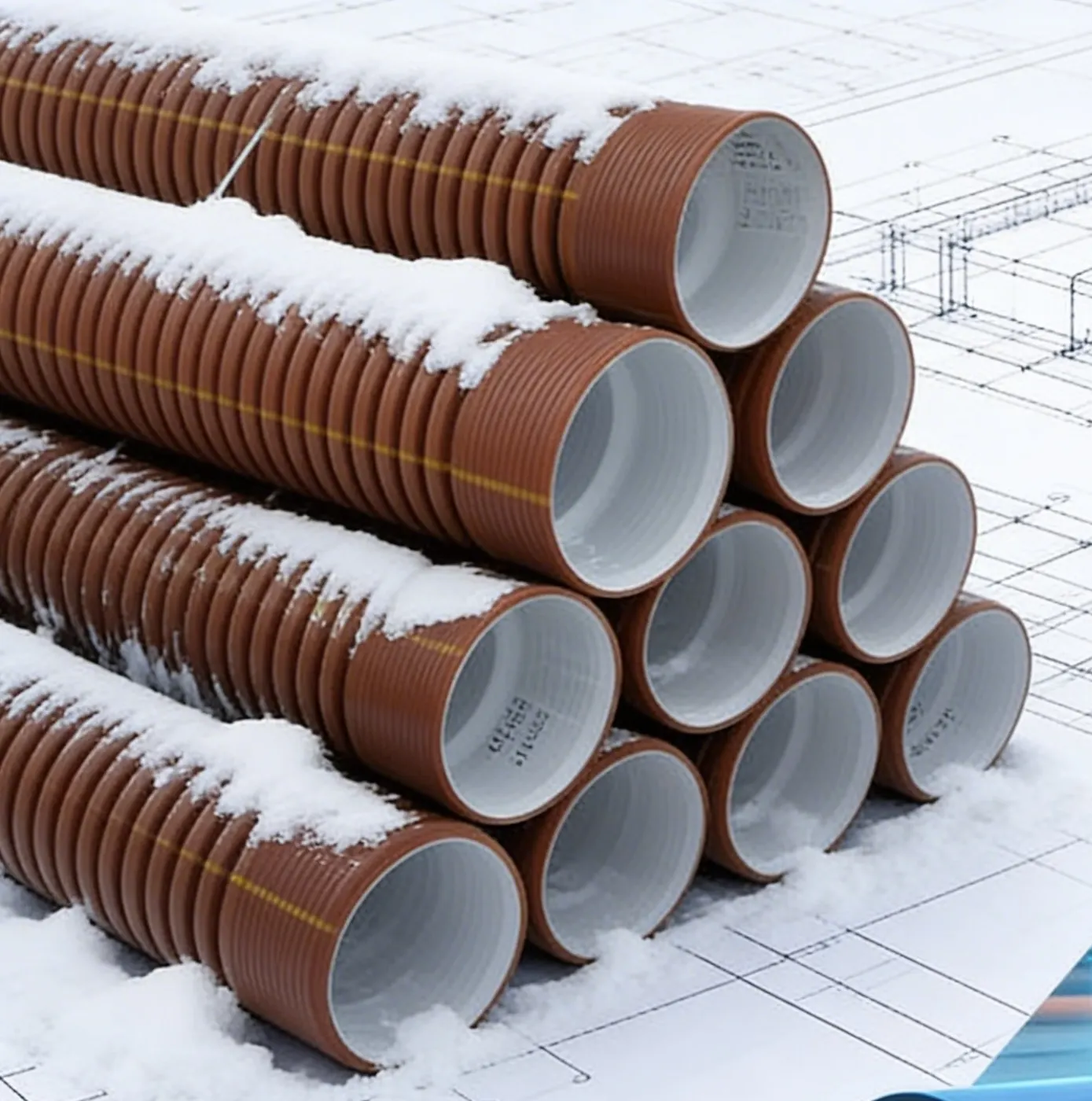

Гофрированную трубу укладывают на песчаную подготовку 0,15 м, пазухи засыпают одновременно с двух сторон слоями 0,1–0,25 м с уплотнением до Kу не менее 0,92, над трубой оставляют защитный слой не менее 0,3 м без камней и щебня и уплотняют его только ручным инструментом (СП 399.1325800.2018). Виброплиту применяют, когда над трубой уже не менее 0,8 м грунта. Стыки оставляют открытыми до предварительного испытания по СП 129.13330.2019.
Время чтения: 8 мин
Что понадобится
- Инструмент для подготовки труб — в каталоге Атлант-НВ
- Трубы гофрированные — в каталоге Атлант-НВ
- Фитинги для гофрированных труб — в каталоге Атлант-НВ
- Колодцы полимерные — в каталоге Атлант-НВ
Долговечность гофрированной трубы определяется засыпкой: кольцевая жёсткость работает только вместе с плотно уплотнённым грунтом в пазухах. Основной норматив по монтажу — раздел 6.7 СП 399.1325800.2018, приёмка и испытания — раздел 10.2 СП 129.13330.2019.
Требования СП 399 к основанию и засыпке
| Операция | Требование | Пункт |
|---|---|---|
| Песчаная подготовка | 0,15 м при несущей способности основания R₀ ≥ 0,1 МПа и на искусственном основании | 6.7.3.2 |
| Слабые, заторфованные, заиленные грунты | обеспечить несущую способность не менее 0,1 МПа: замена грунта, эстакады | 6.7.3.2 |
| Пазухи | одновременно с двух сторон, слоями 0,1–0,25 м, Kу ≥ 0,92 | 6.7.2.7 |
| Защитный слой | не менее 0,3 м песка или грунта без щебня, камней, кирпича; уплотнение только ручным немеханизированным инструментом | 6.7.2.8 |
| Стыки | открыты до предварительного испытания | 6.7.2.10 |
| Засыпка выше защитного слоя | слоями: песок 0,7 м, супесь и суглинок 0,6 м, глина 0,5 м | 6.7.2.11 |
| Виброплиты и гидромолоты до 100 кг | только при слое над трубой не менее 0,8 м | 6.7.2.13 |
| Пересечение дорог | траншея на всю глубину засыпается песком, Kу ≥ 0,98 | 6.7.2.12 |
Порядок работ
- Проверить дно траншеи и несущую способность основания. На торфе и заиленных грунтах, которые часто встречаются в ХМАО, без замены грунта или искусственного основания укладку не начинают.
- Устроить песчаную подготовку 0,15 м и выровнять её по проектным отметкам. Отметки лотков проверяют с точностью ±5 мм (п. 6.1.6 СП 129).
- Под раструбами выкопать приямки 3–5 см, чтобы труба опиралась телом, а не раструбом. Сборку вести снизу вверх, раструбом против течения — так рекомендует практика монтажа (Политэк).
- Собрать стыки (см. инструкцию по соединению).
- Засыпать и уплотнить пазухи с двух сторон, затем защитный слой — стыки при этом не засыпают.
- Провести предварительное испытание, засыпать стыки, выполнить основную засыпку и приёмочное испытание.
Чем засыпать: норма и рекомендации производителей
| Источник | Материал у трубы | Размер включений |
|---|---|---|
| СП 399 п. 6.7.2.8 (норма) | песок или грунт без щебня, камней, кирпича | — |
| КОРСИС (производитель) | постель из мелкого и среднего песка; крупные фракции не крупнее ширины впадины гофра | в защитном слое не более 1/10 D и не более 20 мм; пылеватых частиц менее 10 %, глинистых не более 2 % |
| Полипластик (производитель) | допускается мягкий местный грунт при качественном уплотнении | — |
| Pragma (производитель) | песчаная подготовка 10–15 см, угол охвата 60–180° | до 20 мм |
| Типовая техкарта | допускается щебень 4–22 мм или гравий до 22 мм; камни и острый щебень сбрасывать нельзя | до 22 мм |
Источники: рекомендации КОРСИС, Полипластик, каталог Pragma, техкарта. Здесь есть расхождение: техкарта допускает мелкий щебень, а СП 399 для защитного слоя требует материал без щебня. В проекте и при приёмке следует ориентироваться на СП 399. Для пучинистых, торфяных и насыпных грунтов каталог Pragma предлагает искусственное основание из щебня или гравия 15–25 см с геотекстилем — под трубой, а не в защитном слое.
Ещё одно расхождение: Политэк советует присыпку 15–20 см над трубой (Политэк), а СП 399 требует не менее 0,3 м. Применять следует норму СП.
Испытание на герметичность
| Этап | Когда | Критерий (СП 129, раздел 10.2) |
|---|---|---|
| Предварительное | до засыпки стыков | 30 мин, падение уровня не более 5 см |
| Выдержка перед приёмочным | после заполнения водой | 24 ч для полимерных труб (72 ч для ж/б) |
| Приёмочное | после засыпки | эксфильтрация в сухих грунтах; инфильтрация, если УГВ у верхнего колодца выше половины глубины заложения |
| Норма добавления воды | трубы на резиновых манжетах | q = 0,06 + 0,01·D л на 10 м за 30 мин, D — наружный диаметр в дм |
| Прямолинейность | «зеркалом на свет» | круг по горизонтали смещён не более 1/4 D и не более 50 мм, по вертикали отклонений нет |
Источник — СП 129.13330.2019, пп. 6.1.5, 10.2.1, 10.2.5–10.2.7, табл. 12.
Типичные ошибки
| Ошибка | Последствие | Норма |
|---|---|---|
| Защитный слой меньше 0,3 м или с камнями | точечные нагрузки, вмятины | СП 399 п. 6.7.2.8 |
| Виброплита по трубе при слое меньше 0,8 м | смятие, овализация | п. 6.7.2.13 |
| Пазухи с одной стороны или толстыми слоями | сдвиг трубы, овализация свыше 6/10 % | пп. 6.7.2.7, 4.17 |
| Стыки засыпаны до предварительного испытания | течь найти нельзя без вскрытия | п. 6.7.2.10; СП 129 п. 10.2.1 |
| Укладка на торф без подготовки | просадка, обратный уклон | п. 6.7.3.2 |
| Раструб лежит на основании | излом стыка | приямки под раструбы |
Подобрать и купить трубы, муфты и колодцы для самотечной сети можно в каталоге Атлант-НВ, а монтаж наружных сетей доступен как услуга. Общие правила траншейной укладки ПЭ-труб — в инструкции «Укладка ПЭ-трубы в траншею».
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Монтаж наружных сетей — заказать →
Вопрос-ответ
Сколько песка нужно над канализационной гофрированной трубой?
По СП 399 п. 6.7.2.8 — не менее 0,3 м песка или грунта без щебня и камней, уплотняемого ручным инструментом.
Можно ли засыпать гофрированную трубу щебнем?
Защитный слой по СП 399 — без щебня. Типовые техкарты допускают щебень 4–22 мм, но это расходится с нормой. Щебень и гравий применяют для искусственного основания под трубой на слабых грунтах.
Когда можно работать виброплитой над трубой?
Когда над трубой не менее 0,8 м грунта (СП 399 п. 6.7.2.13). До этого уплотняют вручную.
Сколько выдерживать сеть с водой перед приёмочным испытанием?
Для полимерных труб 24 часа, для железобетонных 72 часа (СП 129 п. 10.2.6).
Как засыпать гофру под дорогой?
Траншею на всю глубину засыпают песком с коэффициентом уплотнения не менее 0,98 (СП 399 п. 6.7.2.12).
Нормативы
- СП 399.1325800.2018 Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа Действует
- СП 129.13330.2019 Наружные сети и сооружения водоснабжения и канализации. Актуализированная редакция СНиП 3.05.04-85* Действует
- ГОСТ Р 54475-2011 Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации. Технические условия Действует
