Код прослеживаемости фитинга: расшифровка 26 цифр по ГОСТ ISO 12176-4-2025

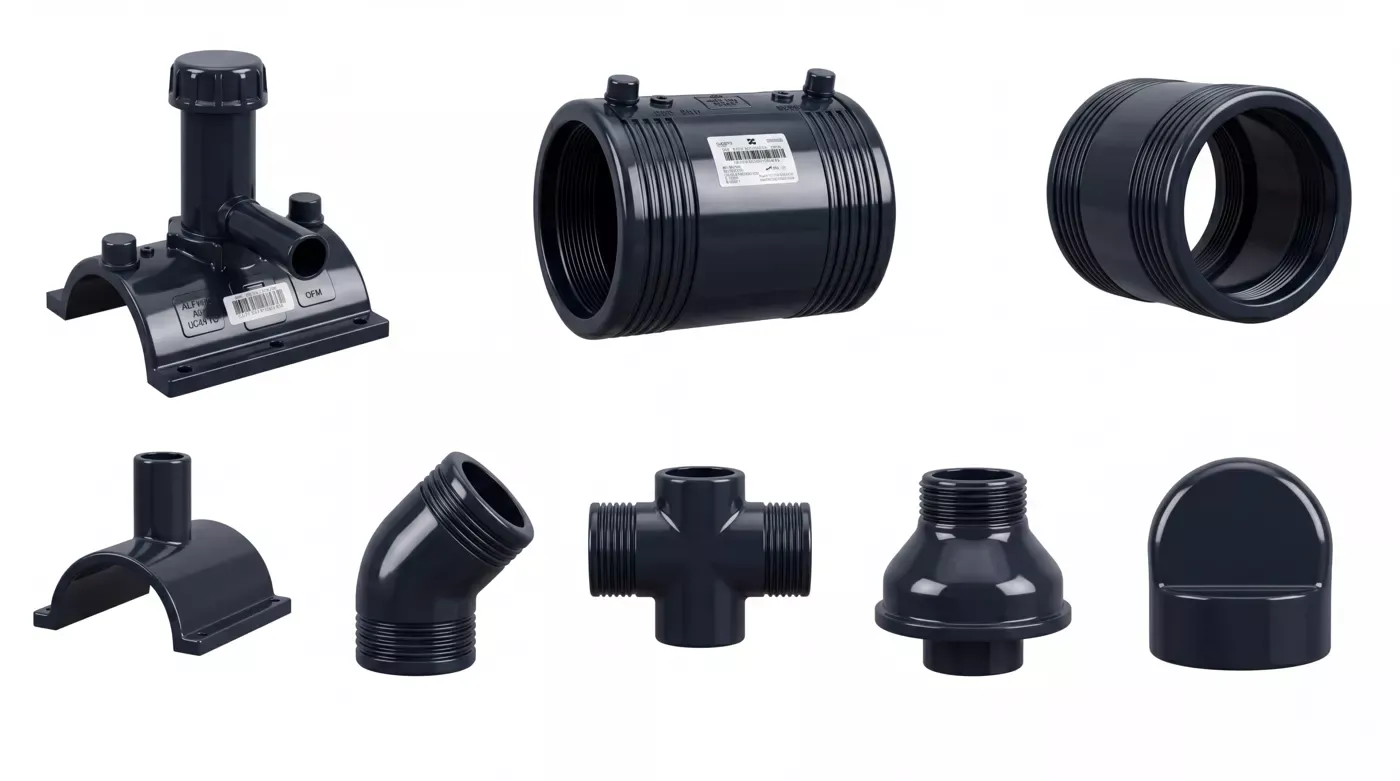

Код прослеживаемости — второй штрихкод на электросварном фитинге: 26 цифр в символике Code 128 (у труб — 40 цифр) по ГОСТ ISO 12176-4-2025. В нём записаны производитель, тип детали, диаметр, номер партии, площадка, SDR, марка и тип полиэтилена, показатель текучести расплава. Параметров сварки в нём нет: режим аппарат берёт из кода сварки по ISO 13950.
Время чтения: 10 мин
Что понадобится
- Аппараты электромуфтовой сварки — в каталоге Атлант-НВ
- Муфты электросварные — в каталоге Атлант-НВ
- Отводы электросварные — в каталоге Атлант-НВ
- Тройники электросварные — в каталоге Атлант-НВ
- Седёлки отводные электросварные — в каталоге Атлант-НВ
- Трубы ПЭ для газа — в каталоге Атлант-НВ
Код прослеживаемости нужен, чтобы по каждой детали в сети можно было установить изготовителя, партию и сырьё. ГОСТ ISO 12176-4-2025 относится к оборудованию для сварки полиэтиленовых систем газоснабжения и идентичен ISO 12176-4:2003. Для фитинга код содержит 26 цифр, для трубы — 40. Если на этикетке есть и параметры сварки, деталь несёт два штрихкода: Interleaved 2 of 5 для сварки и Code 128 для прослеживаемости.
Носитель
| Параметр | Значение по стандарту |
|---|---|
| Символика | Code 128, набор C (цифры парами) |
| Ширина узкого штриха | 0,19 мм |
| Длина данных | 26 цифр у детали, 40 у трубы |
| Служебная контрольная сумма Code 128 | Есть, проверяется сканером, в строку данных не входит |
| Магнитная полоса (вариант) | ID-1, ISO/IEC 7811-2/-4, данные на дорожке 1 |
| Карта с микрочипом (вариант) | Те же данные в том же порядке, что на карте со штрихкодом |
Расшифровка 26 позиций
| Поз. | Поле | Кодирование |
|---|---|---|
| 1–4 | Производитель | Тип 1: две буквы (A = 01 … Z = 26) из реестра traccoding.com; тип 2: четыре цифры из того же реестра |
| 1 (смещение) | Способ записи диаметра | +0 — два диаметра; +3 — один диаметр в мм; +6 — один диаметр в сантиметрах |
| 3 (смещение) | Контрольная цифра | +0 — без неё; +3 — контрольная цифра в позиции 26 |
| 5–6 | Тип элемента | 01 труба прямая, 02 в бухте, 03 муфта, 06 отвод 90°, 09 тройник, 10 заглушка, 11 переход, 19 ремонтная накладка, 27 ПЭ/сталь и др.; в системе «тип 2» к поз. 5 прибавляют 5 |
| 7–9 | Диаметр | Один — напрямую; два — D = C1 × 31 + C2 по своей шкале коэффициентов |
| 10–15 | Номер партии | Задаёт производитель |
| 16–17 | Производственная площадка | Задаёт производитель |
| 18 | SDR | 0 — больше 33; 1 = 33; 2 = 26; 3 = 21; 4 = 17,6; 5 = 17; 6 = 13,6; 7 = 11; 8 = 9; 9 — меньше 9 |
| 19–22 | ПЭ-композиция | Тип 1: буква + две цифры (A01 → 0101) по реестру; тип 2: четыре цифры |
| 23 | Тип материала | 0 — исходный; 1 — переработанный; 2 — смесь |
| 24 | Марка ПЭ | 1 = PE 63; 2 = PE 80; 3 = PE 100; 0 — не используется |
| 25 | ПТР (190 °C / 21,6 кг) | 0 — не указан; 1 — меньше 5; 2 = 5–7; 3 = 7–10; 4 = 10–15; 5 = 15–20; 6 = 20–25; 7 = 25–32; 8 = 32–40; 9 — больше 40 г/10 мин |
| 26 | Контрольная цифра | Для типа 1 необязательна, для типа 2 обязательна |
У труб позиции 27–36 отведены под дополнительную информацию (например, партию сырья), 37–40 — например, под длину; контрольная цифра 40-значного кода стоит в позиции 26.
Внимание к диаметрам. Шкала коэффициентов для двух диаметров здесь другая, чем в коде сварки: 1 = 16 мм, 2 = 20, 3 = 25, 4 = 32, 5 = 40, 6 = 50, 7 = 63, 8 = 75, 9 = 90, 10 = 110, 11 = 125, 12 = 140, 13 = 160 … 31 — 1400 мм и более. В коде сварки 0 = 20 мм. Путать шкалы нельзя.
Эталоны из стандарта
| Код | Что означает |
|---|---|
| 01121141412345612701010250 | Тип 1: производитель AL, переход 160 × 125 (13 × 31 + 11 = 414), партия 123456, площадка 12, SDR 11, композиция A01, исходный материал, PE 80, ПТР 15–20, без контрольной цифры |
| 90525316012345612801014340 | Тип 2: код производителя 9052, муфта (03 + 5 → 53), Ø160 мм, партия 123456, площадка 12, SDR 9, PE 100, контрольная 0 |
Разбор реальной этикетки
Пример кода Georg Fischer, опубликованный дистрибьюторами: 37360322514010012705010342.
| Цифры | Расшифровка по ГОСТ |
|---|---|
| 3 7 | 0 + 3 (один диаметр в мм), буква 07 = G |
| 3 6 | 0 + 3 (есть контрольная цифра), буква 06 = F → «GF» |
| 03 | Муфта |
| 225 | Ø225 мм |
| 140100 | Партия (по данным GF — 2014 год, партия 01) |
| 12 | Площадка (по данным GF — завод в Субингене) |
| 7 | SDR 11 |
| 0501 | Композиция E01 по реестру; какая это марка сырья, в открытых источниках не подтверждено |
| 0 · 3 · 4 | Исходный материал · PE 100 · ПТР 10–15 |
| 2 | Контрольная цифра — пересчёт совпадает |
На ряде сайтов этот код толкуют иначе: тройки называют «заполнением», а контрольную цифру — «расчётной величиной от 1 до 25». По стандарту тройки — смещения в позициях 1 и 3, а контрольная цифра принимает значения 0…9.
Где источники расходятся
| Источник | Что пишет | Оценка |
|---|---|---|
| Руководство Plasson | Тип 5–7, размер 8–11, SDR 18–19 и т. д. | Разбивка сдвинута относительно ГОСТ; на реальной этикетке не проверено |
| GF Technical handbook (ранние издания) | Иная шкала ПТР («1 = >10 <13») | Вероятно, редакция до ISO 12176-4:2003 |
| ASTM F2897 (США) | 16 символов base-62 | Другой стандарт, к ISO 12176-4 не относится |
Декодер СетиГрада распознаёт 26-значный код по длине и разбирает его по ГОСТ ISO 12176-4. Номер партии, площадку и марку сырья он показывает цифрами: их значения задаёт производитель, и декодер их не расшифровывает.
Подобрать фитинги для газопроводов с полной маркировкой можно в каталоге Атлант-НВ.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Электромуфтовая сварка — заказать →
Вопрос-ответ
Можно ли сварить муфту по коду прослеживаемости?
Нет. В коде прослеживаемости нет параметров сварки. Аппарат берёт режим из кода сварки ISO 13950 — 24 цифры, символика Interleaved 2 of 5.
Сколько цифр в коде прослеживаемости?
26 у фитингов и 40 у труб. Символика — Code 128, набор C.
Где в коде SDR и марка полиэтилена?
SDR — в позиции 18 (например, 7 = SDR 11), марка ПЭ — в позиции 24 (3 = PE 100).
Обязательна ли контрольная цифра?
Для кода типа 2 — да. Для типа 1 — нет; её наличие показывает смещение +3 в третьей позиции.
