Как проверить электросварной фитинг перед сваркой по этикетке и штрихкоду
Перед сваркой проверяют, что код сварки соответствует фитингу и аппарату: диаметр, напряжение, время и сопротивление на дисплее должны совпадать с этикеткой, а аппарат — поддерживать 24-значный код ISO 13950 и подходить по штырям. Отдельно смотрят признаки особых режимов: пометку TC, код подогрева, время охлаждения. Аппарат должен быть акклиматизирован и откалиброван.
Время чтения: 8 мин
Что понадобится
- Аппараты электромуфтовой сварки — в каталоге Атлант-НВ
- Инструмент для подготовки труб — в каталоге Атлант-НВ
- Позиционеры и центраторы — в каталоге Атлант-НВ
- Муфты электросварные — в каталоге Атлант-НВ
- Отводы электросварные — в каталоге Атлант-НВ
- Тройники электросварные — в каталоге Атлант-НВ
- Седёлки отводные электросварные — в каталоге Атлант-НВ
- Заглушки электросварные — в каталоге Атлант-НВ

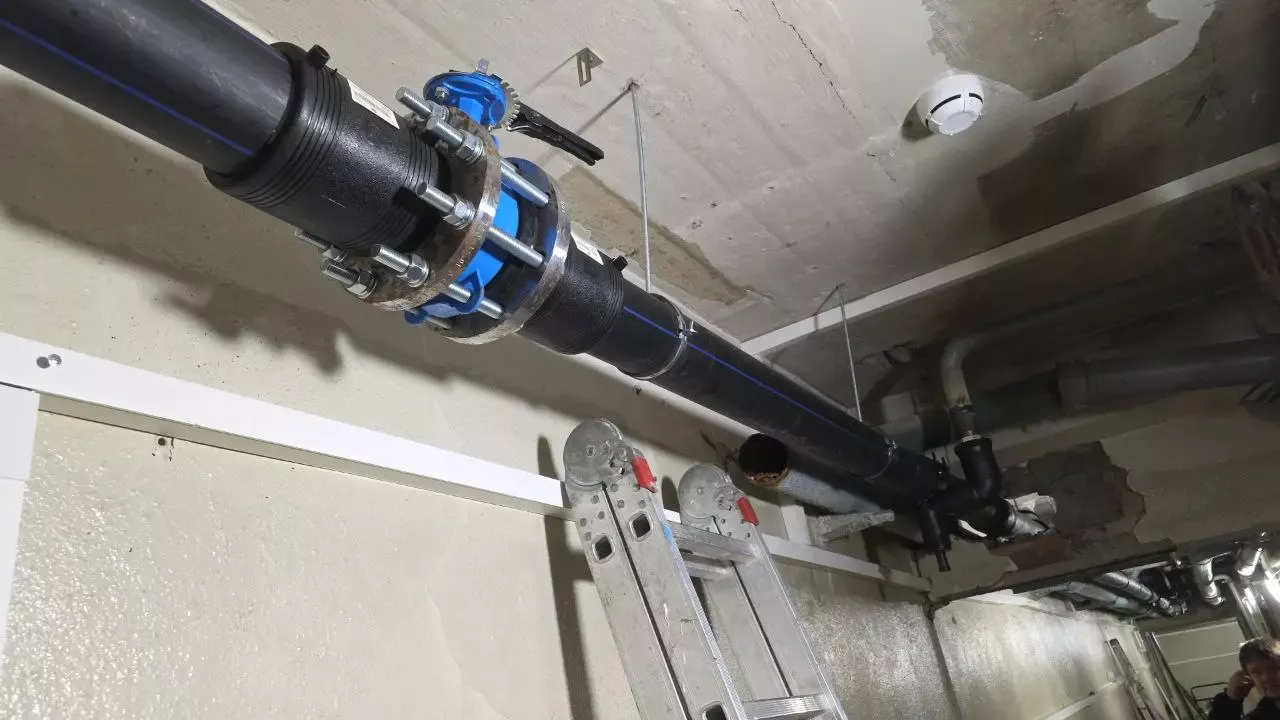

Проверка занимает несколько минут и выполняется до зачистки трубы. Её цель — убедиться, что аппарат получит правильный режим и сможет его выполнить. Технология самой сварки описана в инструкции «Как сварить ПЭ-трубы электромуфтой».
Чек-лист проверки
| Что проверить | Где смотреть | Норма |
|---|---|---|
| Этикетка целая, цифры читаются | Фитинг | Код сварки и цифры под ним без повреждений |
| Какой из кодов — код сварки | Этикетка | 24 цифры, Interleaved 2 of 5; 26-значный Code 128 — прослеживаемость |
| Контрольная цифра | Декодер или ручной расчёт | Совпадает с 24-й цифрой |
| Диаметр | Позиции 9–11 и маркировка фитинга | Совпадает с диаметром трубы |
| Напряжение | Позиции 13–14 | Аппарат выдаёт это напряжение |
| Сопротивление и допуск | Позиции 15–17 и 18 | Аппарат измерит и сравнит; 000 — контроль не предусмотрен |
| Время нагрева | Позиции 19–21 | Совпадает с этикеткой |
| Время охлаждения | Позиция 8 (если первая цифра 9) или этикетка | Известно до начала сварки |
| Особые режимы | Пометка TC, жёлтый код подогрева | Аппарат их поддерживает |
| Аппарат | Паспорт, наклейка калибровки | Поддержка 24-значного кода ISO 13950; калибровка в сроке |
Совместимость аппарата и фитинга
Код. Аппарат должен читать 24-значный код ISO 13950. Многие аппараты в паспорте пишут «ISO/TR 13950, Type 2/5i, 24-digits» — это ссылка на редакцию 1997 года, формат кода тот же. FRIAMAT по данным производителя сваривает чужие фитинги, если у них 24-значный код по ISO 13950:2007-03.
Напряжение. В коде есть отдельное значение 39,5 В (код 99). Диапазоны аппаратов разные: FRIAMAT подаёт до 48 В, PolyCode по коду — 8–48 В. У Radius Systems штыри 4,0 мм соответствуют 40 В, а 5,7 мм — 80 В.
Штыри. По данным руководства Polymatic Plus:
| Диаметр штыря | Производители |
|---|---|
| 4,0 мм | FRIATEC, GF, VON ROLL, DURAPIPE, EUROSTANDARD |
| 4,7 мм | AGRU, PLASSON, DURAPIPE, STRENG, FUSION |
Особые случаи. Фитинги GF с пометкой TC не имеют резисторного штыря, на этикетке вместо U/t стоит «TC», и варить их можно только по коду. Фитинги с резистором в штыре (например, Fusamatic у Fusion Group) аппарат распознаёт по сопротивлению, а не по штрихкоду. ELGEF Plus могут поставляться с магнитной картой, на которой есть и штрихкод.
Контроль сопротивления
Позиции 15–17 — номинальное сопротивление спирали, позиция 18 — допуск. По стандартной шкале допуск от ±6 % (код 1) до ±30 % (код 8). Аппарат перед сваркой измеряет сопротивление и сравнивает его с кодом. Если в позициях 15–17 стоит 000, стадии контроля нет. Пример стандарта: 120 при коде 3 в позиции 12 — это 1,20 Ом, допуск 5 — ±15 %.
Условия перед стартом
| Условие | Почему важно |
|---|---|
| Аппарат акклиматизирован не менее 15 минут (руководство GF) | От температуры датчика зависит коррекция времени |
| Датчик температуры не нагрет солнцем и не охлаждён искусственно | Иначе поправка времени будет неверной (FDplast) |
| Калибровка аппарата в сроке; обычный рекомендуемый интервал — 2 года (PPI TR-49) | Точность напряжения и измерения сопротивления |
| Дисплей сверен с этикеткой после сканирования | Требование Plasson, Elofit, FDplast |
Типичные ошибки
| Ошибка | Как избежать |
|---|---|
| Проверка «на глаз» без сверки дисплея | Сверять каждое поле: диаметр, U, t |
| Аппарат читает только код своего бренда | Проверить паспорт аппарата на поддержку ISO 13950 до закупки фитингов |
| Не учтён диаметр штыря | Подобрать переходники или аппарат под штыри фитинга |
| Время охлаждения не известно бригаде | Выписать его с этикетки до сварки |
Для газовых сетей наличие системы распознавания параметров сварки предусмотрено стандартом на фитинги: в ГОСТ Р 58121.3-2018 есть раздел 11.5 со ссылкой на ISO 13950. Строку кода удобно проверить в декодере СетиГрада — он разбирает поля по ISO 13950 и не подменяет данные производителя догадками. Подобрать совместимые фитинги и аппарат можно в каталоге Атлант-НВ; прислать перечень на сверку — через проверку спецификации.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Электромуфтовая сварка — заказать →
Вопрос-ответ
Подойдут ли фитинги одного производителя к аппарату другого?
Подойдут, если аппарат читает 24-значный код ISO 13950 и подходит по штырям и напряжению. Это проверяют по паспорту аппарата и этикетке фитинга.
Где на этикетке сопротивление спирали?
В позициях 15–17 кода сварки; положение запятой задаёт позиция 12, допуск — позиция 18.
Что значит TC на этикетке?
У фитингов GF это температурная компенсация: вместо напряжения и времени на этикетке стоит TC, резисторного штыря нет, варить такой фитинг можно только по коду.
Как часто калибровать аппарат?
PPI TR-49 называет обычный рекомендуемый интервал — 2 года. Точный срок — по паспорту аппарата.
