Штрихкод электросварной муфты: расшифровка 24 цифр по ISO 13950

Код сварки — это 24 цифры, которые сварочный аппарат читает сканером и по которым сам задаёт режим: напряжение (или ток), время нагрева, контроль сопротивления спирали и поправку на температуру воздуха. Цифры напечатаны и под штрихами, поэтому код можно разобрать вручную — для проверки фитинга или при отказе сканера. Ниже — разбор каждой позиции по ГОСТ ISO 13950-2025 (тот же текст, что в отменённом ГОСТ Р ИСО 13950-2012).

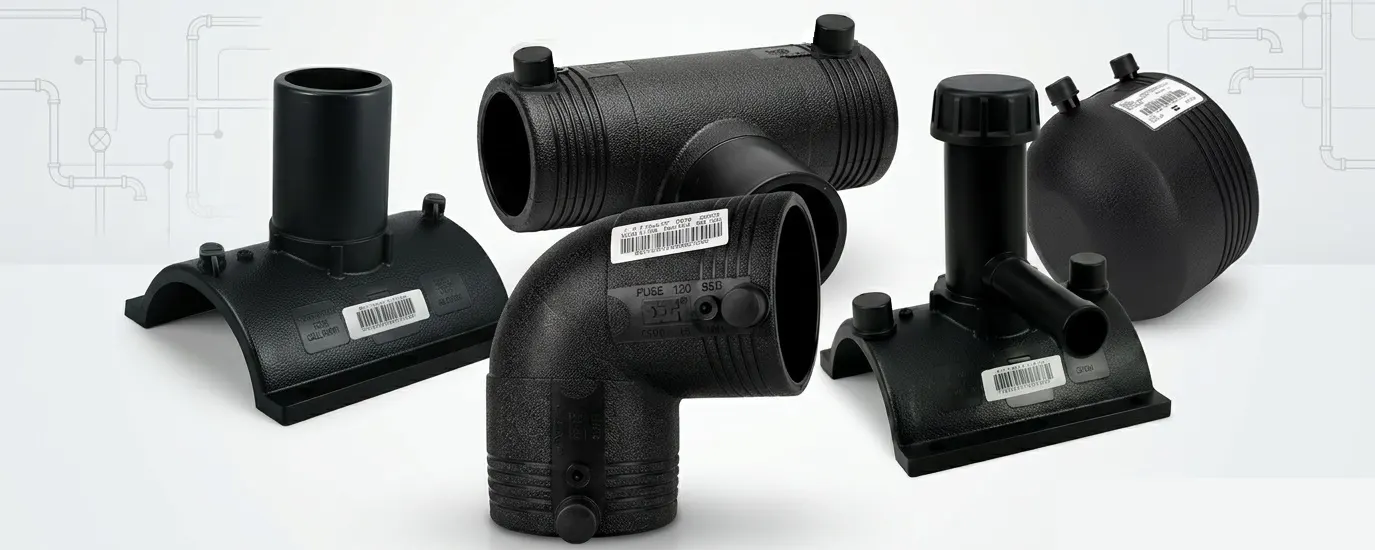

Что такое код сварки

ISO 13950 допускает несколько способов передать аппарату параметры сварки: штрихкод, магнитную карту, штекер со встроенным резистором и саморегулирование. Штрихкод бывает 24- или 32-значным, символика — «2 из 5 чередующийся» (Interleaved 2 of 5) с отношением толстой полосы к тонкой 2,5. Одна цифра — контрольная. Сведения о прослеживаемости (партия, сырьё) есть только в 32-значном варианте, а на рынке почти везде используется 24-значный; для прослеживаемости на фитинге печатают отдельный код по ISO 12176-4 — см. код прослеживаемости.

Сводная таблица позиций

Позиции 1–8: случай A и случай B

Буквы имени кодируются числами: A = 01, B = 02 … Z = 26, «+» = 27, «пробел» = 28, «чёрный» = 29; код 00 недопустим. Значит, десятки буквенного кода — только 0, 1 или 2. К нечётным цифрам стандарт прибавляет смещение +0, +3 или +6 и через него передаёт дополнительный признак. Обратный расчёт: остаток от деления цифры на 3 — десятки буквы, разность — смещение. Девятка в первой позиции так получиться не может, поэтому она означает «случай B».

В случае A имя производителя — четыре буквы, в случае B — две; короткое имя дополняют знаками «+», «пробел» или «чёрный».

Тип детали в случае B (позиция 2): 0 — полумуфта; 1 — электро-термоусаживающаяся муфта; 2 — отвод TDW; 3 — редукционный переход; 4 — седловой отвод с устройством для врезки; 5 — муфта; 6 — одинарная муфта; 7 — тройник; 8 — угловой отвод; 9 — не используется.

Смещение позиции 3 (тип регулирования): +0 — U- или I-режим с коррекцией по позициям 19–21; +3 — регулирование мощности; +6 — усовершенствованная кодировка допуска K′ в позиции 18. Смещение позиции 5 (тип цикла): +0 — универсальный; +3 — последовательный; +6 — температурный. Если аппарат не поддерживает режим, он выводит «ОШИБКА».

Время охлаждения (позиция 8, случай B):

Коды 4–9 в позиции 7 стандарт отводит под режим регулирования энергии. В тексте стандарта есть внутреннее противоречие между таблицей A.7 и примером в п. A.7.2 по показателю степени; этикетки с таким режимом в открытых источниках не найдены.

Позиции 9–21: диаметр, напряжение, сопротивление, время

Диаметр (9–11). 020, 063, 110 — диаметр в миллиметрах. 001–014 зарезервированы для производителей оборудования. Для перехода и седла (случай B, позиция 2 = 3 или 4) два диаметра сворачиваются в одно число D = C1 × 31 + C2: пример стандарта 110 × 63 → 8 × 31 + 5 = 253. Подтверждённые коэффициенты: 0 = 20 мм, 1 = 25, 2 = 32, 3 = 40, 4 = 50, 5 = 63, 6 = 75, 7 = 90, 8 = 110, 9 = 125, 10 = 140, 11 = 160, 12 = 180.

Позиция 12 и сопротивление (15–17).

Пример: «002» в позициях 15–17 — это 2 Ом при коде 1, 0,2 Ом при кодах 2, 5, 7, 9 и 0,02 Ом при кодах 3, 6, 8, 0. Значение 000 означает, что сопротивление не задано и стадии контроля нет.

Допуск (18), стандартная шкала K: 1 = ±6 %, 2 = ±8 %, 3 = ±10 %, 4 = ±12 %, 5 = ±15 %, 6 = ±19 %, 7 = ±24 %, 8 = ±30 %; 0 — сопротивление не определено.

Напряжение (13–14): 40 → 40 В, 99 → 39,5 В; коды 90–98 не определены. Время (19–21): 200 → 200 с; 9xx → xx минут; 000 — время не ограничено (ручной режим, тогда в позициях 22–23 стоит 1/1).

Позиции 22–23: температурная коррекция

Позиция 22 — поправка времени при температуре ниже 20 °C, позиция 23 — выше. Здесь у стандарта расхождение. Русский текст говорит, что цифра означает «десятки процентов» коррекции, но в примерах того же стандарта цифра 3 расшифрована как 0,3 %, а пара 5/4 — как +0,5 % на 1 °C ниже 20 °C и −0,4 % выше. ISO 12176-5 переводит эти же примеры как 0,3 %/°C. Практическое прочтение — цифра × 0,1 % на 1 °C; оно совпадает с данными производителя FDplast (+0,5 %/°C ниже 20 °C, −0,4 %/°C выше). Пара 1/1 — без компенсации; 0/0, 1/2–9 и ряд других сочетаний аппарат должен отвергнуть с ошибкой.

Два эталонных примера из стандарта

Пошаговый расчёт контрольной цифры — в инструкции «Контрольная цифра штрихкода фитинга».

Типичные ошибки чтения

Декодер СетиГрада

Разобрать строку по позициям можно в декодере штрихкода. Он расшифровывает код строго по ISO 13950 и проверяет контрольную цифру. Поля, которые производитель использует нестандартно, декодер не домысливает: такие значения он показывает как есть. Параметры на дисплее сварочного аппарата и на этикетке фитинга остаются главными.
