Трубы в ППУ для ХМАО и ЯНАО: климат, мерзлота, зимний монтаж
В ЯНАО многолетняя мерзлота занимает всю территорию округа, поэтому сети водоснабжения и канализации проектируют по разделам СП 31 и СП 32 о мерзлых грунтах, а для полимерных труб — с предизолированными трубами и саморегулирующимся кабелем по СП 399. В ХМАО мерзлота массово встречается на Урале и на крайнем севере округа; для Нижневартовска и Сургута, по нашей оценке, главная задача — глубокое сезонное промерзание. Зимой сварка ПЭ почти всегда требует укрытия: допустимый интервал по СП 399 — от −10 до +45 °С.
Для ХМАО и ЯНАО трубы в ППУ — один из основных способов защитить водопровод и канализацию от замерзания. В ЯНАО к этому добавляется мерзлота по всей территории округа, в ХМАО — главным образом сезонное промерзание и мелкое заложение. В обоих случаях нормы одинаковые: СП 31.13330.2021, СП 32.13330.2018 и СП 399.1325800.2018.
Мерзлота по округам
| Округ | Что известно | Что это значит для сетей |
|---|---|---|
| ЯНАО | Многолетняя мерзлота занимает всю территорию округа; на отдельных участках работ ММП распространены сплошь (более 95 % территории) мощностью 200–400 м | Проектирование по пп. 16.48–16.84 СП 31 и разделу 12.3 СП 32, выбор принципа I или II по СП 25 |
| ХМАО | Юг криолитозоны: на Урале и на крайнем севере округа мерзлотные процессы охватывают более 50 % площади, южнее мерзлота встречается лишь в торфяных буграх пучения | Для Нижневартовска и Сургута основной случай, по нашей оценке, — глубокое сезонное промерзание |
В ХМАО, по нашей оценке, главные причины выбирать трубы в ППУ — мелкое заложение, переходы, вводы в здания и надземные участки на кустовых площадках. Это вывод, а не требование нормы.
Климат по СП 131.13330.2025
| Пункт | Наиболее холодная пятидневка 0,92 / 0,98, °С | Абсолютный минимум, °С | Период ≤ 0 °С: сут / средняя, °С |
|---|---|---|---|
| Сургут | −42 / −44 | −55 | 192 / −12,7 |
| Ханты-Мансийск | −40 / −42 | −49 | 184 / −12,2 |
| Березово | −41 / −43 | −53 | 203 / −13,2 |
| Салехард | −42 / −44 | −54 | 224 / −14,8 |
| Надым | −45 / −47 | −58 | 221 / −14,5 |
| Тарко-Сале | −47 / −49 | −55 | 222 / −15,1 |
| Уренгой | −48 / −49 | −56 | 228 / −16,2 |
Нижневартовска в доступной выдержке СП 131.13330.2025 нет. Для расчётов берут ближайший пункт таблицы или региональные данные — решение принимает проектировщик.
Что выбрать
| Задача | Решение |
|---|---|
| Водопровод выше глубины промерзания | Труба ПЭ100 в ППУ с кабель-каналом и саморегулирующимся кабелем (СП 399, п. 5.2.10), см. инструкцию по греющему кабелю |
| Самотечная канализация на мерзлоте | Гофра в ППУ с обогревом (СП 399, п. 5.2.11), см. «Гофра в ППУ для канализации» |
| Надземный участок, эстакада | Оболочка ОЦ или защита ПЭ-оболочки от солнца (СП 61, п. 6.34) |
| Переход в футляре или ГНБ | Труба с усиленной ПЭ-оболочкой (по данным производителя) |
| Трасса на ММГ | Поворот больше 20° — с угловой неподвижной опорой (каталог АРКТИК); 6 м до фундаментов (СП 31, п. 16.67) |
Порядок проектирования на мерзлоте — в инструкции «Водопровод на вечной мерзлоте».
Зимний монтаж
Сварка ПЭ по СП 399.1325800.2018 (п. 6.3.4) допускается при температуре воздуха от −10 до +45 °С, трубы от 500 мм — не ниже 0 °С. Средние температуры холодного периода в таблице выше (−12,2…−16,2 °С) ниже этого предела, поэтому зимой стыки делают в укрытии с обогревом, а торцы труб заглушают. Подробно — в инструкциях «Сварка ПЭ-труб зимой» и «Монтаж стыка трубы ПНД в ППУ».
| Операция | Зимняя особенность |
|---|---|
| Сварка рабочей трубы | Укрытие с обогревом вне интервала −10…+45 °С |
| Заделка стыка | Адгезивная лента клеится на прогретую оболочку; проверка муфты — после остывания до +40 °С |
| Гидроиспытания | Изоляцию стыков выполняют только после них |
| Оболочка на поверхности | Окружающая температура для систем АРКТИК и ИЗОКОРСИС по данным производителя — от −70 °С |
Европейские системы стоит проверять по нижнему пределу температуры: у EIGERFLEX (Brugg) он −40 °С, и первый опыт на Ямале, по данным журнала «Полимерные трубы», оказался неудачным.
Поставка

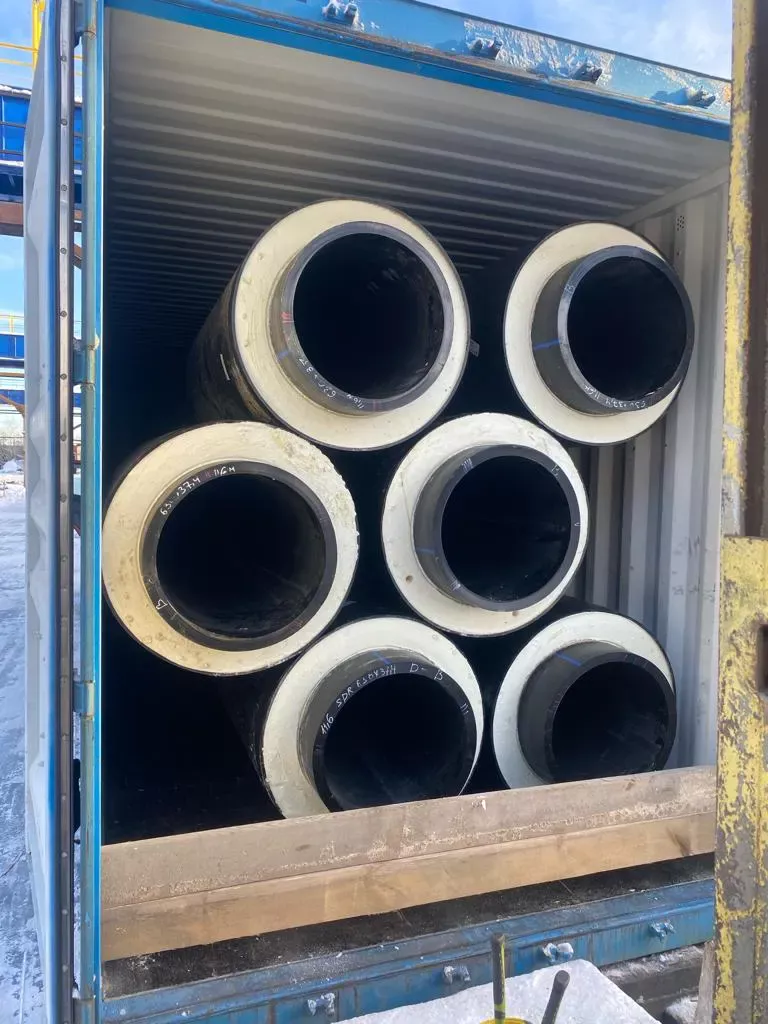

Атлант-НВ поставляет ПЭ-трубы и гофру в ППУ под заказ со складов партнёров в Москве, Туле, Казани, Нижнем Новгороде и Екатеринбурге; офис компании — в Нижневартовске. Трубы в ППУ объёмные, поэтому число машин на партию лучше оценить заранее в 3D-конфигураторе погрузки. Подобрать и купить трубы ПНД и гофру в ППУ можно в каталоге Атлант-НВ.
Производителей ПЭ-труб в ППУ с подтверждёнными ТУ в ХМАО и ЯНАО по открытым данным найти не удалось: местные компании в основном работают со стальными трубами в ППУ или заявляют производство без открытых ТУ. При закупке у любого изготовителя запрашивайте ТУ, свидетельство о госрегистрации и протоколы на ППУ.
Где купить
Оборудование и материалы из этого материала можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нормативы
- СП 31.13330.2021 Водоснабжение. Наружные сети и сооружения. СНиП 2.04.02-84* Действует
- СП 32.13330.2018 Канализация. Наружные сети и сооружения. СНиП 2.04.03-85 Действует
- СП 399.1325800.2018 Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа Действует
- СП 25.13330.2020 Основания и фундаменты на вечномерзлых грунтах Действует
