Водопровод на вечной мерзлоте: способы прокладки и требования СП
Водопровод на вечной мерзлоте проектируют по разделу СП 31.13330.2021 о многолетнемерзлых грунтах: сначала выбирают принцип I или II использования грунтов по СП 25.13330, затем способ прокладки — надземный, наземный или подземный — по теплотехническому расчёту. Полимерные трубы допускаются, при бесканальной прокладке в слое сезонного промерзания нужны изоляция и греющий кабель или автоматические выпуски. Ключевые нормы: не менее 6 м от бесканального трубопровода до фундаментов, вода в концевых участках не холоднее 5 °С (до 300 мм) и 3 °С (свыше 300 мм), уклон не менее 0,002.
Время чтения: 9 мин
Что понадобится
- Трубы ПНД и гофра в ППУ (под заказ) — в каталоге Атлант-НВ
- Трубы ПЭ100 напорные — в каталоге Атлант-НВ
- Колодцы полимерные — в каталоге Атлант-НВ

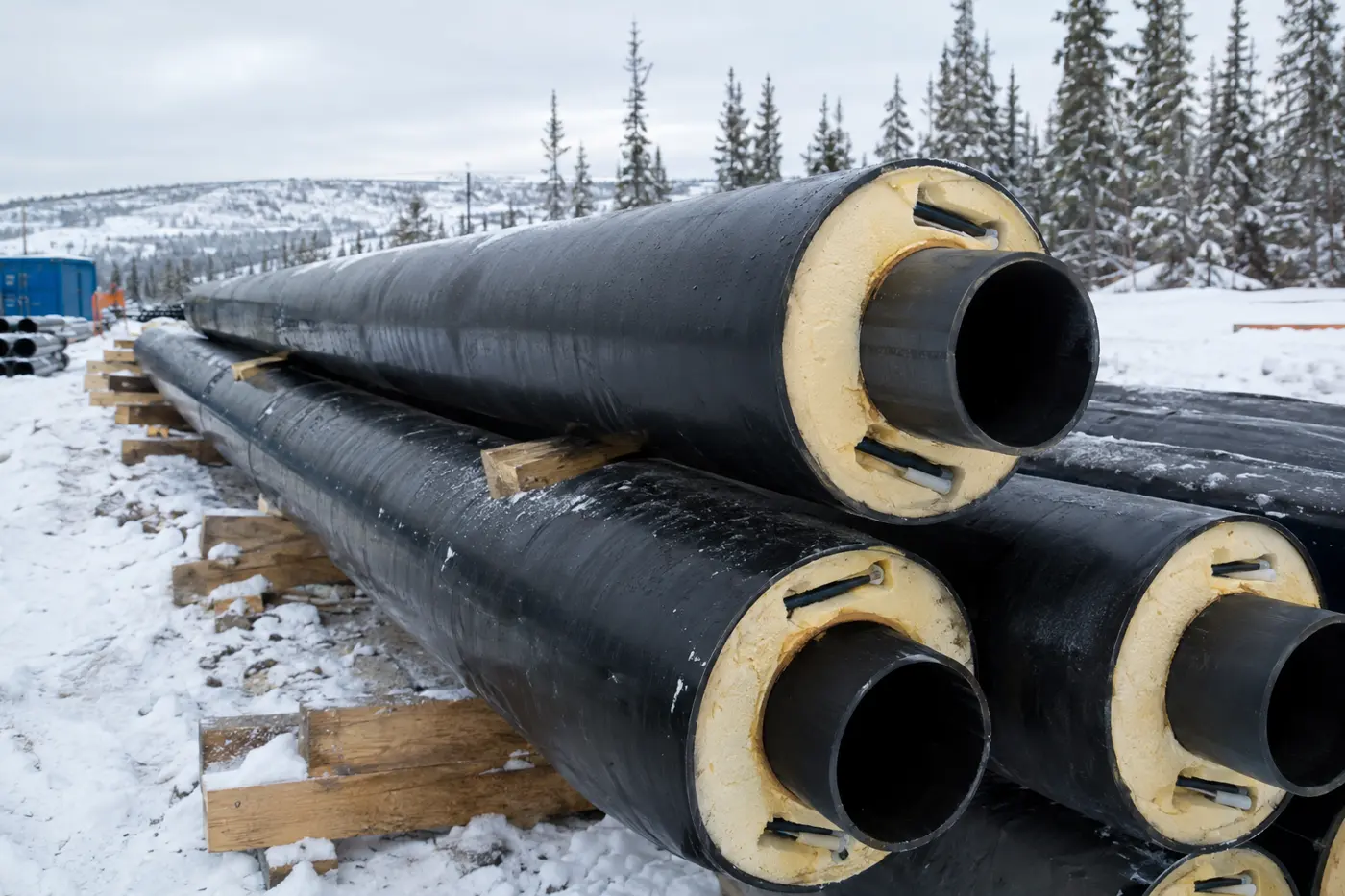

На вечной мерзлоте водопровод проектируют по разделу СП 31.13330.2021 о многолетнемерзлых грунтах (пп. 16.48–16.84). Порядок такой: выбирают принцип использования грунтов (I — сохранение мерзлого состояния, II — допущение оттаивания) по СП 25.13330.2020, затем способ прокладки по теплотехническому расчёту и меры против замерзания. Полимерные трубы нормой допускаются (п. 16.78); на практике для подземных и наземных участков применяют трубы в ППУ с греющим кабелем.
Способы прокладки
| Способ | Как выполняют | Требования |
|---|---|---|
| Надземный | Лежневые и свайные опоры, эстакады, вентилируемые подполья (СП 31, п. 16.64) | Кольцевая изоляция из гидрофобного материала; трубы ближе к земле, в слое снега, но сопротивление снега в расчёте не учитывают (п. 16.65) |
| Наземный | На подсыпке с обвалованием | Защита от механических и тепловых воздействий и УФ (СП 399, пп. 4.18, 5.2.1) |
| Подземный бесканальный | В траншее | Выбор по теплотехническому расчёту; в слое сезонного промерзания — при защите автоматическими выпусками или греющим кабелем (СП 31, п. 16.66) |
При бесканальной прокладке греющий кабель располагают над трубопроводом (п. 16.75). В заводских напорных трубах в ППУ кабель-канал стоит на 3 часа — как это согласовать с нормой, разобрано в инструкции «Греющий кабель в трубе ПНД для водопровода».
Ключевые цифры норм
| Требование | Значение | Источник |
|---|---|---|
| Расстояние от подземного трубопровода до фундаментов | по расчёту, при бесканальной прокладке не менее 6 м | СП 31, п. 16.67 |
| Температура воды в концевых участках | не менее 5 °С (до 300 мм), не менее 3 °С (свыше 300 мм) | СП 31, п. 16.73 |
| Уклон к выпуску | не менее 0,002 | СП 31, п. 16.80 |
| Режим движения воды | непрерывное движение на всех участках | СП 31, п. 16.58 |
| Контроль температуры воды | автоматический, с передачей на диспетчерский пункт | СП 31, п. 16.77 |
| Расстояние от центра колодцев канализации до зданий по I принципу | не менее 10 м | СП 32, п. 12.3.1.11 |
| Холостой сброс воды в канализации | по расчёту, не более 20 % основного расхода | СП 32, п. 12.3.1.4 |
| Повороты трассы в ММГ больше 20° | с угловыми неподвижными опорами | каталог АРКТИК |
Меры против замерзания
СП 31.13330.2021 (п. 16.72) перечисляет: гидрофобную изоляцию, подогрев воды, подогрев труб, непрерывное течение, специальную арматуру и автоматические выпуски. Подогрев выполняют тепловым спутником или греющим электрокабелем (п. 16.75). Для полимерных сетей СП 399.1325800.2018 добавляет: в зоне отрицательных температур водопровод прокладывают только из предизолированных труб с саморегулирующимся кабелем (п. 5.2.10), самотечную канализацию на ММГ — так же (п. 5.2.11).
Для ПЭ и ПП-Б допускается циклическое замораживание и оттаивание (СП 399, п. 5.2.13). Исключение — особо опасные, технически сложные и уникальные объекты; срок службы в этом случае согласуют с изготовителем. Это не повод проектировать сеть «на замерзание»: требования СП 31 к температуре воды и непрерывному потоку остаются.
Глубина заложения
| Ситуация | Правило |
|---|---|
| Обычная глубина для труб до 500 мм | глубина нулевой изотермы + 0,3 м + d (СП 31, п. 11.40) |
| Уменьшение глубины | при гидрофобной теплоизоляции и мерах против замерзания (СП 31, п. 11.40) |
| Хозпитьевой водопровод | не менее 0,5 м до верха трубы, чтобы вода не нагревалась летом (СП 31, п. 11.10) |
Общие правила по глубине — в инструкции «На какую глубину укладывать ПНД-трубу водопровода».
Что нельзя
| Нельзя | Источник |
|---|---|
| Запорная арматура, сальниковые компенсаторы, спускники и воздушники в вентилируемых подпольях | СП 31, п. 16.84 |
| Бесканальная прокладка ближе 6 м к фундаментам | СП 31, п. 16.67 |
| Учёт снега как утеплителя в теплотехническом расчёте | СП 31, п. 16.65 |
| Наземная и надземная канализация в черте поселений | СП 32, п. 6.1.6 |
| ПЭ-оболочка на открытом солнце без защиты | СП 61.13330, п. 6.34 |
| Выпуски канализации под здания на мерзлоте в грунте | СП 32, п. 12.3.1.14: в каналах или надземно |
Север: ЯНАО и ХМАО
В ЯНАО многолетняя мерзлота занимает всю территорию округа. ХМАО находится на юге криолитозоны: на Урале и на крайнем севере округа мерзлотные процессы охватывают более 50 % площади, южнее мерзлота встречается в основном в торфяных буграх пучения. Для Нижневартовска и Сургута, по нашей оценке, основной случай — глубокое сезонное промерзание, а не вечная мерзлота. Подробнее — в статье «Трубы в ППУ для ХМАО и ЯНАО».
Опубликованный опыт: в 2005 г. в Якутии построен водопровод из гибких труб «ИЗОПРОФЛЕКС-Арктик» длиной 600 м; при вскрытии в 2007 и 2010 гг. растепляющего воздействия на мерзлоту не обнаружили. Слой сезонного протаивания там достигает 2 м и более, поэтому трубы на глубине 1 м находились в деятельном слое.
Подобрать и купить трубы ПНД в ППУ для сетей на мерзлоте можно в каталоге Атлант-НВ. Внутренний диаметр и скорость потока для расчёта удобно получить в гидравлическом калькуляторе.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Монтаж наружных сетей — заказать →
Вопрос-ответ
Можно ли делать водопровод на вечной мерзлоте из полиэтиленовых труб?
Да, СП 31.13330.2021 (п. 16.78) допускает полимерные трубы. В зоне отрицательных температур по СП 399.1325800.2018 нужны предизолированные трубы с саморегулирующимся греющим кабелем.
На каком расстоянии от фундамента прокладывать водопровод на мерзлоте?
Расстояние определяют расчётом, но при бесканальной прокладке — не менее 6 м (СП 31.13330.2021, п. 16.67).
Где располагать греющий кабель при подземной прокладке?
По п. 16.75 СП 31.13330.2021 при бесканальной прокладке кабель располагают над трубопроводом. Если трубы заводские с каналом на 3 часа, отступление обосновывают ссылкой на ТУ производителя.
Какая температура воды нужна в концевых участках?
Не менее 5 °С для труб до 300 мм и не менее 3 °С для труб больше 300 мм (СП 31.13330.2021, п. 16.73).
Можно ли ставить задвижки в вентилируемом подполье?
Нет. П. 16.84 СП 31.13330.2021 запрещает размещать там запорную арматуру, сальниковые компенсаторы, спускники и воздушники.
Нормативы
- СП 31.13330.2021 Водоснабжение. Наружные сети и сооружения. СНиП 2.04.02-84* Действует
- СП 25.13330.2020 Основания и фундаменты на вечномерзлых грунтах Действует
- СП 399.1325800.2018 Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа Действует
- СП 32.13330.2018 Канализация. Наружные сети и сооружения. СНиП 2.04.03-85 Действует
