Труба ПНД в ППУ изоляции: устройство, обозначение, где применять

Труба ПНД в ППУ — рабочая труба из ПЭ100, покрытая слоем жёсткого пенополиуретана и защитной оболочкой из полиэтилена или оцинкованной стали. Её применяют для холодного водоснабжения и канализации там, где сеть может замёрзнуть: при мелком заложении, на вечной мерзлоте, на наземных и надземных участках. Для теплосетей и ГВС она не подходит: напорные ПЭ100-трубы в ППУ рассчитаны на среду 0…+40 °С по данным производителя. Отдельного ГОСТ на такое изделие нет, трубы выпускают по ТУ заводов.

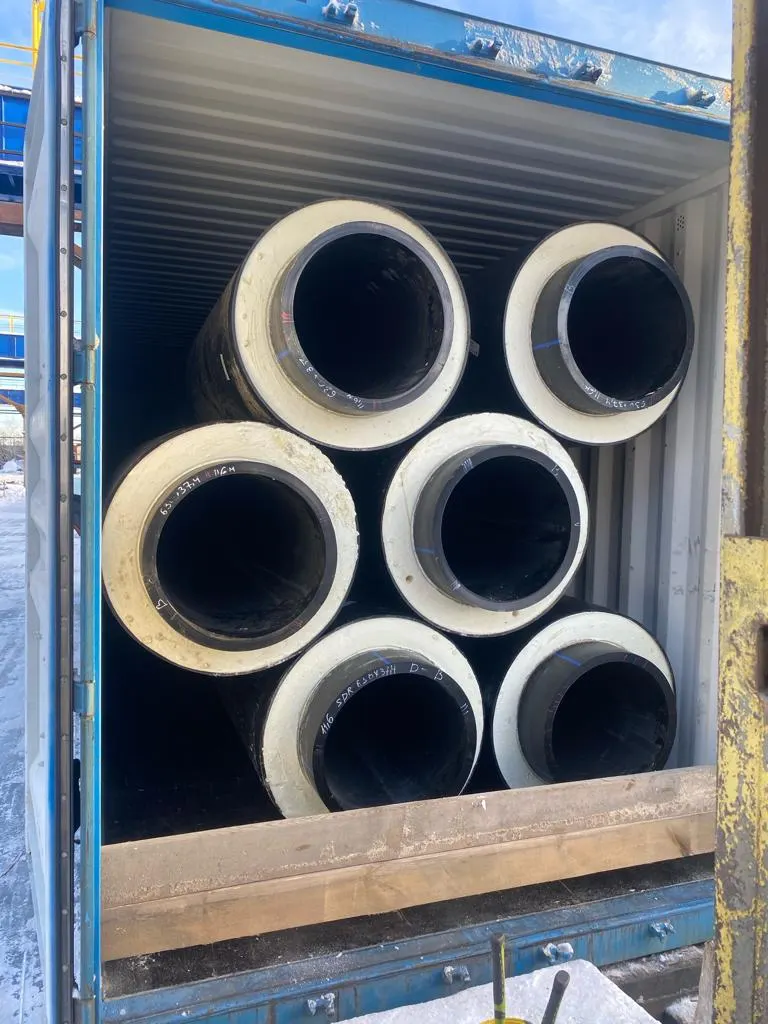

Трубы в ППУ изоляции с полиэтиленовой оболочкой при перевозке в фуре

Редакция СетиГрад Проверено: Куприн С. В., генеральный директор ООО «Атлант-НВ» Обновлено: 08.10.2026

Время чтения: 8 мин

Что понадобится

Аппараты электромуфтовой сварки — в каталоге Атлант-НВ
Аппараты стыковой сварки — в каталоге Атлант-НВ
Трубы ПНД и гофра в ППУ (под заказ) — в каталоге Атлант-НВ
Трубы ПЭ100 напорные — в каталоге Атлант-НВ
Муфты электросварные — в каталоге Атлант-НВ
Отводы электросварные — в каталоге Атлант-НВ
Тройники электросварные — в каталоге Атлант-НВ

Труба ПНД в ППУ — это предизолированная труба заводского изготовления: внутри напорная или безнапорная труба из ПЭ100, вокруг неё слой жёсткого заливочного пенополиуретана (ППУ), снаружи защитная оболочка. Её ставят на холодную воду и канализацию, когда обычная ПЭ-труба в грунте или на поверхности рискует замёрзнуть. Ниже — как устроена труба, как читать обозначение и что нужно знать до заказа.

«Труба ППУ ПЭ» и «ПЭ-труба в ППУ» — не одно и то же

В каталогах под названием «труба ППУ ПЭ» чаще всего продают стальную трубу в ППУ с полиэтиленовой оболочкой по ГОСТ 30732 — это изделие для тепловых сетей. Если рабочая труба полиэтиленовая, производители пишут обозначение иначе, начиная с материала рабочей трубы: например, «ПЭ100-ППУ-ПЭ SDR17-110/200-Y=150». При запросе цены и в спецификации всегда указывайте материал рабочей трубы, иначе можно получить предложение на сталь.

Как написано	Что это обычно означает
Труба ППУ ПЭ 108/200	Стальная труба в ППУ с ПЭ-оболочкой (теплосеть)
ПЭ100-ППУ-ПЭ SDR17-110/200	Рабочая труба ПЭ100, изоляция ППУ, оболочка ПЭ
ПЭ100-ППУ-ОЦ	Рабочая труба ПЭ100, оболочка из оцинкованной стали
Исполнение «‑У»	Труба с кабель-каналом (каналами) под греющую ленту

Устройство

Слои трубы в ППУ: рабочая труба, пенополиуретан, оболочка, кабель-канал

Слой	Из чего	Назначение
Рабочая труба	ПЭ100, SDR 17 или 11, по заказу 13,6 и другие (по данным производителя)	Транспорт воды или стоков, держит давление
Теплоизоляция	Жёсткий заливочный ППУ	Снижает теплопотери, замедляет замерзание
Оболочка	ПЭ или оцинкованная сталь (ОЦ)	Защищает ППУ от влаги, грунта, механических повреждений
Кабель-канал (исполнение «‑У»)	1–3 полиэтиленовых канала	Для саморегулирующейся нагревательной ленты

В заводских исполнениях с обогревом ставят термодатчики: регулирующий и датчик перегрева стенки рабочей трубы. Подробнее — в инструкции «Греющий кабель в трубе ПНД для водопровода».

Как читать обозначение

На примере «ПЭ100-ППУ-ПЭ SDR17-110/200-Y=150»:

Фрагмент	Значение
ПЭ100	Материал рабочей трубы
ППУ	Изоляция — пенополиуретан
ПЭ	Материал оболочки (ПЭ или ОЦ)
SDR17	Отношение диаметра к толщине стенки рабочей трубы
110/200	Наружный диаметр рабочей трубы / наружный диаметр оболочки, мм
Y=150	Длина неизолированного конца рабочей трубы, мм

Параметр Y выбирают под способ сварки, и это нужно сделать до заказа. Под электросварные фитинги производитель даёт Y = 150, 210 или 300 мм в зависимости от диаметра, под сварку встык — Y = 600 мм. Трубы с другим Y делают по заказу. Подробно — в инструкции «Монтаж стыка трубы ПНД в ППУ».

Характеристики по данным производителей

Единого стандарта нет, поэтому параметры берут из ТУ и каталога конкретного завода. Ниже — значения из открытых каталогов на примере нескольких систем.

Параметр	Значение (по данным производителя)
Диаметр рабочей трубы	32–900 мм (АРКТИК), 50–900 мм (АЛЬФА), 110–500 мм (Сайверхот)
Температура среды	напорные 0…+40 °С, безнапорные 0…+60 °С (АРКТИК)
Температура окружающей среды	−70…+60 °С (АРКТИК)
Давление	до 1,6 МПа, по согласованию до 2,5 МПа (АРКТИК); PN 10 / 12,5 / 16 для SDR 17 / 13,6 / 11 (Сайверхот)
ППУ	плотность ≥ 60 кг/м³, прочность при 10 % сжатия ≥ 0,4 МПа, λ ≤ 0,03 Вт/(м·°С), водопоглощение за 24 ч ≤ 3 % (АРКТИК)
Толщина изоляции	три типа, тип 3 — для Крайнего Севера (АРКТИК)
Длина трубы	до 12 м; в другой таблице того же каталога — до 13 м

По длине в каталоге АРКТИК есть расхождение: в одном месте «до 13 м», в другом «максимальная длина трубы — 12 м». Рассчитывайте на 12 м, а 13 м уточняйте при заказе. На странице ПЭ-труб для холодной воды одного из заводов указаны температуры 70/95/110 °С — для напорного ПЭ100 это не подходит, такие цифры как характеристику ПЭ-трубы не используйте.

Рабочая труба в каталогах до сих пор часто указана «по ГОСТ 18599». Этот стандарт в РФ заменён ГОСТ Р 70628.2-2023, см. статью «ГОСТ на трубы ПНД в ППУ».

Оболочка ПЭ или ОЦ

Оболочка	Где применяют (по данным производителя)
ПЭ	Подземная канальная и бесканальная прокладка, наземная под призмой грунта
ПЭ усиленная (с кольцами усиления)	Прокладка в футлярах, в том числе методом ГНБ
ОЦ	Эстакады, каналы, тоннели, надземная прокладка

Где можно и где нельзя

Можно	Условие
Хозпитьевое и противопожарное водоснабжение, напорная и безнапорная канализация	По свидетельству о госрегистрации и ТУ изделия
Подземная прокладка выше глубины промерзания	Только с саморегулирующимся греющим кабелем и по теплотехническому расчёту (СП 399, п. 5.2.10; СП 31, п. 16.66)
Наземная прокладка	ПЭ-оболочка — под призмой грунта
Надземная прокладка	Оболочка ОЦ или защита ПЭ-оболочки от солнца

Нельзя или ограничено	Почему
Теплосети и ГВС	Напорная ПЭ100 в ППУ рассчитана на 0…+40 °С
ПЭ-оболочка на открытом солнце без защиты	СП 61.13330 п. 6.34 и СП 399 п. 4.18 требуют защиты от УФ
Исполнение без кабеля при застойном или периодическом потоке	Подходит только при постоянном потоке и длине участка не больше критической
Ссылка на ГОСТ 30732 как на ГОСТ изделия	Стандарт распространяется только на стальные трубы

Что указать в заявке

Позиция	Пример формулировки
Рабочая труба	ПЭ100, SDR 17, 110 мм, ГОСТ Р 70628.2-2023
Изоляция и оболочка	ППУ, тип изоляции, оболочка ПЭ (или ОЦ, или усиленная ПЭ)
Обогрев	Без кабель-канала или «‑У»: число каналов и их положение (на 3 ч, на 3 и 9 ч, на 6 ч)
Концы	Y под электромуфту или Y = 600 мм под сварку встык
Комплектация	Фасонные изделия, комплекты изоляции стыков (КИС / КИС-У), элементы вывода кабеля и датчиков
Документы	ТУ, свидетельство о госрегистрации, протоколы на ППУ

Атлант-НВ поставляет ПЭ-трубы и гофру в ППУ под заказ со складов партнёров в Москве, Туле, Казани, Нижнем Новгороде и Екатеринбурге, офис компании — в Нижневартовске. Подобрать и купить трубы ПНД в ППУ можно в каталоге Атлант-НВ. Массу и число машин на партию удобно прикинуть в калькуляторе веса трубы и 3D-конфигураторе погрузки, а готовую спецификацию — отправить на бесплатную проверку.

Где купить

Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.

Аппараты электромуфтовой сварки →Аппараты стыковой сварки →Трубы ПНД и гофра в ППУ (под заказ) →Трубы ПЭ100 напорные →Муфты электросварные →Отводы электросварные →Тройники электросварные →

Нужна работа на объекте? Электромуфтовая сварка — заказать →

Вопрос-ответ

Чем труба ПНД в ППУ отличается от трубы ППУ ПЭ?

«Труба ППУ ПЭ» в каталогах обычно означает стальную трубу в ППУ с полиэтиленовой оболочкой для теплосетей. У ПНД в ППУ рабочая труба из ПЭ100, а обозначение начинается с материала: ПЭ100-ППУ-ПЭ.

Можно ли использовать трубу ПНД в ППУ для отопления?

Нет. По данным производителя напорные ПЭ100-трубы в ППУ рассчитаны на среду 0…+40 °С, безнапорные — до +60 °С. Для теплосетей нужны другие изделия.

Что означает Y в обозначении трубы в ППУ?

Длину неизолированного конца рабочей трубы. Под электромуфту это 150–300 мм в зависимости от диаметра, под стыковую сварку — 600 мм. Выбирают до заказа.

Какой длины выпускают прямые трубы ПНД в ППУ?

По каталогу АРКТИК — до 12 м; в другой таблице того же каталога указано до 13 м. Точную длину уточняют при заказе.

По какому ГОСТ выпускают трубы ПНД в ППУ?

Отдельного ГОСТ на изделие нет, его выпускают по ТУ производителя. Рабочая труба должна соответствовать ГОСТ Р 70628.2-2023, ГОСТ 30732-2020 относится только к стальным трубам.
