Гофрированная труба для наружной канализации: как выбрать по ГОСТ Р 54475
Для наружной безнапорной канализации, ливнёвки и дренажа применяют двустенные гофрированные трубы из ПЭ или ПП по ГОСТ Р 54475-2011: гладкая стенка внутри, профилированная снаружи. Трубу выбирают по четырём параметрам: серия диаметра (OD или ID), класс кольцевой жёсткости SN, материал и способ соединения. В напорных сетях такие трубы не применяют: стандарт распространяется только на безнапорные системы.
Время чтения: 7 мин
Что понадобится
- Трубы гофрированные — в каталоге Атлант-НВ
- Фитинги для гофрированных труб — в каталоге Атлант-НВ
- Колодцы полимерные — в каталоге Атлант-НВ

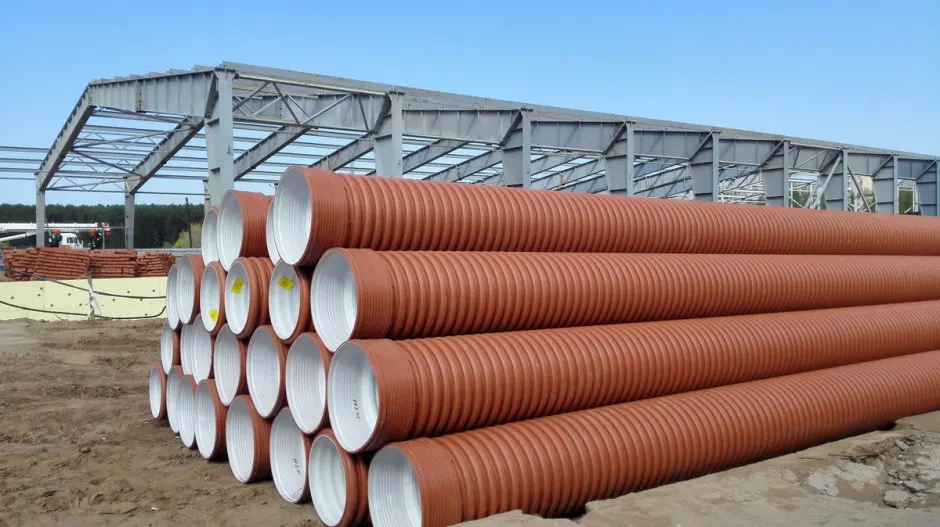

Гофрированная труба для наружной канализации — это полимерная труба со структурированной стенкой: внутри гладкая, снаружи профилированная. В ГОСТ Р 54475-2011 такая конструкция называется «тип B». Её применяют в самотечных сетях: хозбытовой канализации, ливнёвке, дренаже и промстоках, если материал химически стоек к стоку (ГОСТ Р 54475, Гарант). СП 129.13330.2019 (п. 6.8.1) прямо называет ГОСТ Р 54475 среди стандартов на трубы для безнапорных сетей водоотведения (СП 129).
По какому документу покупать
Действующий стандарт — ГОСТ Р 54475-2011, введён 01.05.2012, к нему выпущена поправка (Росстандарт). Он охватывает трубы из ПЭ, ПП и НПВХ. Проектирование и монтаж выполняют по СП 399.1325800.2018, уклоны, диаметры и колодцы — по СП 32.13330.2018, испытания — по СП 129.13330.2019.
Частая путаница в спецификациях: ГОСТ Р 54468-2011 к канализации не относится, это стандарт на гибкие трубы с тепловой изоляцией (Росстандарт). Если в документах на канализационную гофру стоит 54468, номер стоит перепроверить.
Как читать обозначение
ГОСТ даёт пример условного обозначения: «Труба ID 300 SN8 PE ГОСТ Р 54475». В нём серия диаметра, номинальный размер, класс жёсткости, материал и стандарт. В маркировке на трубе также указывают изготовителя, год и месяц выпуска и знак области применения (ГОСТ Р 54475, PDF).
| Элемент | Что означает |
|---|---|
| OD или ID | серия по наружному (OD) или внутреннему (ID) диаметру |
| SN4, SN8, SN16 | класс кольцевой жёсткости, кН/м² |
| PE, PP, PVC-U | материал: полиэтилен, полипропилен, непластифицированный ПВХ |
| U | укладка в землю на расстоянии более 1 м от здания |
| UD | также в пределах здания, с возможностью сброса горячей воды |
OD и ID: главный источник ошибок
У трубы серии OD номинал — наружный диаметр, у серии ID — внутренний. Гидравлический расчёт ведут по внутреннему диаметру. Минимальные средние внутренние диаметры по табл. 1 ГОСТ (Гарант):
| Серия OD, мм | 110 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
|---|---|---|---|---|---|---|---|---|
| ID не менее, мм | 90 | 134 | 167 | 209 | 263 | 335 | 418 | 527 |
| Серия ID, мм | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 |
|---|---|---|---|---|---|---|---|---|
| ID не менее, мм | 145 | 195 | 294 | 392 | 490 | 588 | 785 | 985 |
Пример: у трубы «OD 315» внутренний диаметр около 263–277 мм, у «ID 300» — 300 мм при наружном 343 мм (по каталогу производителя Pragma). Если в проекте стоит «Ду 300», а закуплена OD 315, сеть получит меньшее сечение. Проверить пропускную способность можно в гидравлическом калькуляторе.
Класс жёсткости
Для DN до 500 мм ГОСТ допускает классы SN4, SN8 и SN16, для DN более 500 мм — также SN2. Классы SN10, SN12, SN24 в ГОСТ отсутствуют: это классы производителей по ТУ или EN. Как выбрать SN под глубину и нагрузку — в инструкции «Гофрированная труба SN8, SN4 или SN16».
Что ещё нормирует стандарт
| Показатель | Требование ГОСТ Р 54475 |
|---|---|
| Кольцевая гибкость | при деформации 30 % нет трещин, расслоений, изломов |
| Герметичность раструба с кольцом | +5 кПа и +50 кПа по 15 мин без протечек; при −30 кПа рост давления не более 3 кПа за 15 мин |
| Доля базового полимера | не менее 75 % в трубе, 80 % в литьевых фитингах |
| Рекомендуемый цвет снаружи | чёрный или оранжево-коричневый |
| Хранение на открытой площадке | не более 6 месяцев |
| Гарантийный срок | 2 года со дня изготовления |
Источник таблицы — текст ГОСТ Р 54475.
Где можно и где нельзя
| Можно | Нельзя или с ограничениями |
|---|---|
| Самотечная хозбытовая, ливневая и дренажная сеть | Напорные сети: герметичность нормируется только до 50 кПа (0,5 бар) |
| Промстоки при подтверждённой химстойкости материала | Стоки горячее паспортной температуры производителя |
| Под проездом — по расчёту и с засыпкой по СП 399 | Глубина более 5 м (в водонасыщенном грунте более 4 м) с SN4 без обоснования |
| Футляры и кабельная канализация (по своему стандарту) | Внутри здания трубы с маркировкой U — там нужна UD |
По наблюдениям продавцов, серые трубы для внутренней канализации, уложенные в грунт, могут деформироваться уже в первый сезон (Политэк). Для наружной сети нужна труба наружного назначения.
Типичные ошибки при выборе
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Путаница OD и ID | меньшее сечение, чем в проекте | сверять серию и считать по ID |
| Ссылка на ГОСТ Р 54468 вместо 54475 | спецификацию не принимают | указывать ГОСТ Р 54475-2011 |
| Гофра в напорном участке | протечки на стыках | напорные трубы ПЭ100 |
| Хранение на солнце больше 6 месяцев | нарушение условий хранения ГОСТ | навес или укрытие |
| SN4 на большой глубине без расчёта | овализация | SN8 и выше по СП 399 |
Где купить
Подобрать и купить гофрированные трубы, муфты и колодцы можно в каталоге Атлант-НВ. Отгрузка идёт со складов в Москве, Туле, Казани, Нижнем Новгороде и Екатеринбурге, офис компании — в Нижневартовске. Спецификацию с номерами ГОСТ и сериями OD/ID можно отправить на проверку спецификации.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Монтаж наружных сетей — заказать →
Вопрос-ответ
Какой ГОСТ на гофрированные трубы для наружной канализации?
ГОСТ Р 54475-2011 «Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации». Он действует с 01.05.2012, к нему выпущена поправка.
Чем труба ID 300 отличается от OD 315?
У ID 300 внутренний диаметр 300 мм. У OD 315 по ГОСТ внутренний диаметр не менее 263 мм. Пропускную способность считают по внутреннему диаметру.
Можно ли гофрированную трубу ставить в напорную канализацию?
Нет. ГОСТ Р 54475 распространяется только на безнапорные сети, герметичность стыка проверяют до 50 кПа. Для напора нужны напорные трубы ПЭ100.
Что означают буквы U и UD в маркировке?
U — подземная прокладка дальше 1 м от здания. UD — также в пределах здания, с возможностью сброса горячей воды.
Сколько гофрированную трубу можно хранить под открытым небом?
По ГОСТ Р 54475 на открытой площадке — не более 6 месяцев.
