Как соединить гофрированные трубы: кольцо, раструб, муфта и переходы
Двустенные гофрированные трубы по ГОСТ Р 54475 соединяют раструбом или муфтой с уплотнительным кольцом, реже свинчиванием, сваркой нагретым инструментом или экструзионной сваркой (СП 129 п. 6.8.10). Кольцо ставят во впадину гофра: у КОРСИС — в первую при D 250–1200 мм и во вторую при D до 200 мм, смазку используют только без нефтепродуктов. По СП 399 раструбы с кольцами монтируют при температуре воздуха не ниже −10 °C; у производителей пределы другие.
Время чтения: 6 мин
Что понадобится
- Инструмент для подготовки труб — в каталоге Атлант-НВ
- Трубы гофрированные — в каталоге Атлант-НВ
- Фитинги для гофрированных труб — в каталоге Атлант-НВ
- Колодцы полимерные — в каталоге Атлант-НВ
Стандартное соединение двустенной гофры — раструб или двухраструбная муфта с эластомерным кольцом, которое ложится во впадину гофра. СП 129.13330.2019 (п. 6.8.10) допускает для труб по ГОСТ Р 54475 также свинчивание, сварку нагретым инструментом и экструзионную сварку (СП 129). Ниже — правила сборки по инструкциям производителей и нормам.
Раструб или муфта
| Исполнение | Где встречается | Источник |
|---|---|---|
| Муфта с двумя кольцами | КОРСИС малых диаметров 110–250 мм (по данным продавца) | ГосСнабРезерв |
| Труба с раструбом | КОРСИС 315–1200 мм (по данным продавца) | там же |
| Раструб, приваренный на заводе, литые кольца EPDM | Pragma; герметичность до 0,5 бар по данным производителя | каталог Pragma |
Сборка стыка КОРСИС по инструкции производителя
- Отрезать трубу по впадине, удалить заусенцы. Pragma режут между рёбрами, кольцо ставят в крайний паз (каталог Pragma).
- Установить кольцо: в первую впадину при D 250–1200 мм, во вторую — при D до 200 мм. «Язычок» кольца направлен к торцу трубы.
- Нанести смазку на раструб и кольцо. Ориентировочный расход: 0,06 кг на стык 110–160 мм, 0,09 кг на 315 мм, 0,38 кг на 1200 мм.
- Завести трубу в раструб по оси, без перекоса. Ударять по муфте нельзя.
- Если кольцо перескочило или перехлестнулось, монтаж останавливают и стык разбирают.
Источник — инструкция по монтажу КОРСИС. Нефте- и маслосодержащие смазки этой инструкцией запрещены.
Температура монтажа: источники расходятся
| Источник | Значение |
|---|---|
| СП 399 п. 6.5.3.8 (норма, раструб с кольцом) | не ниже −10 °C |
| Инструкция КОРСИС (производитель) | −5…+40 °C |
| Дорожные рекомендации КОРСИС | кольца при −10 °C и выше; экструзионная сварка при −5 °C и выше |
| Дилеры Pragma | «монтаж до −20 °C» |
| Pipelife (Pragma ID, Чехия) | укладка −10…+50 °C |
Источники: СП 399, инструкция КОРСИС, рекомендации КОРСИС, ПМК Полимер, Pipelife. Порядок применения: нижний предел — норма СП 399 (−10 °C), а если инструкция производителя конкретной трубы строже (у КОРСИС −5 °C), действует более строгое значение. Дилерские «−20 °C» на нормативный предел не влияют. Кроме того, по СП 129 п. 6.1.11 промороженные резиновые уплотнители применять нельзя: кольца до монтажа хранят в тепле.

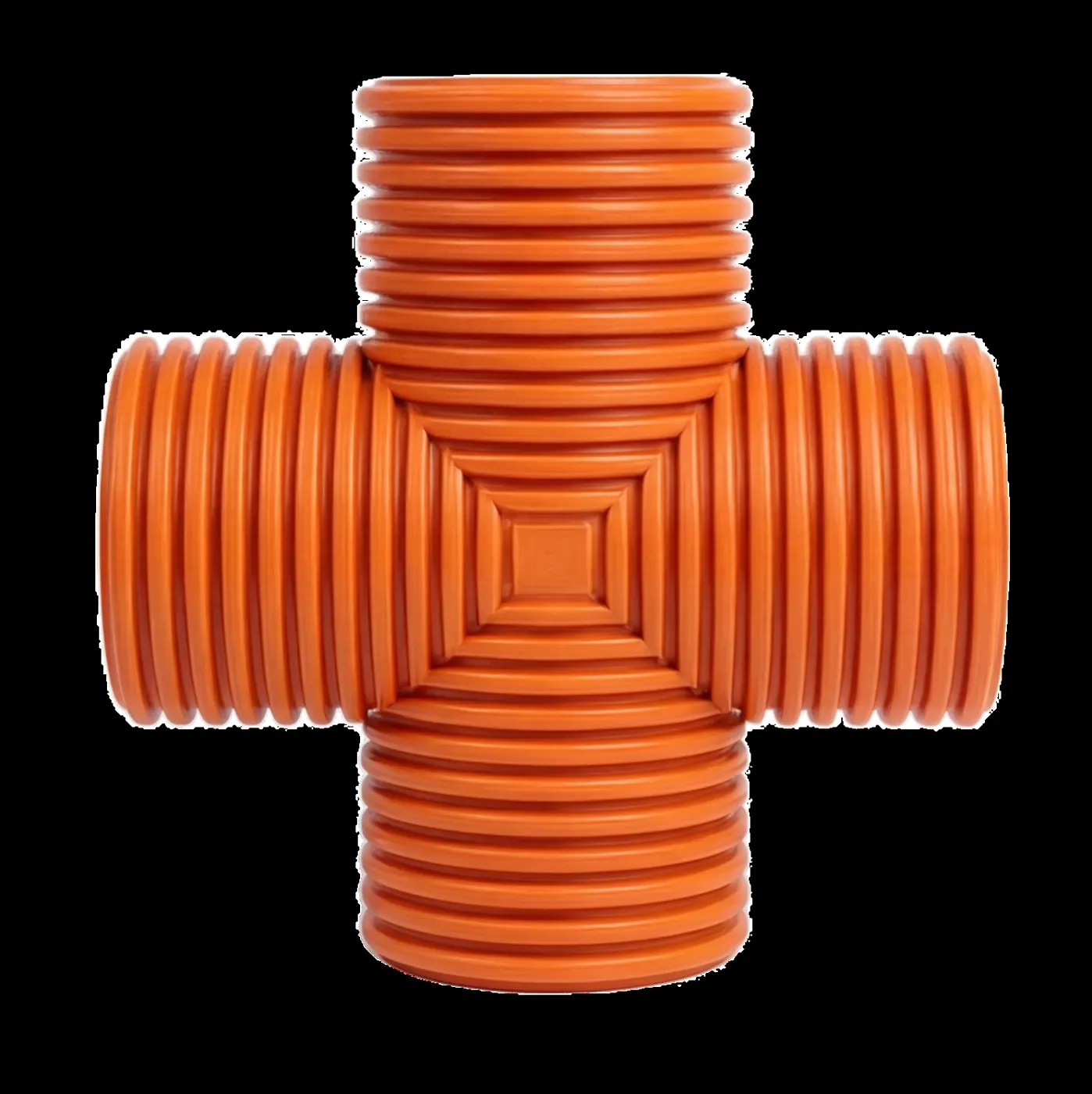

Переходы и подключения
| Задача | Решение |
|---|---|
| Переход на ПВХ, чугун, бетон | переходные фасонные части; у Pragma в каталоге есть переходы на ПВХ, чугун и ж/б |
| Подключение к старой сети | предпочтительно через смотровой колодец (trubkom.ru) |
| Повороты и присоединения | только в колодцах (СП 32 п. 6.2.1) |
| Ввод в колодец | штатный патрубок или уплотнитель; при высоких грунтовых водах — штатные герметичные соединения (СП 32 п. 6.3.8) |
Подробнее о вводе труб в колодцы — в инструкции «Как завести ПНД-трубу в колодец». Набор фасонных частей для узла можно собрать в сервисе подбора фитингов.
Типичные ошибки
| Ошибка | Последствие |
|---|---|
| Кольцо не в той впадине | неполный заход, течь на испытании |
| Масляная или нефтесодержащая смазка | разрушение уплотнителя, запрещено инструкцией |
| Удары кувалдой по муфте | трещины, перекос кольца |
| Монтаж колец ниже −10 °C или промороженными кольцами | нарушение СП 399 и СП 129 |
| Поворот трассы фасонной частью без колодца | нарушение СП 32 п. 6.2.1, засоры без доступа |
Подобрать и купить муфты, переходы и отводы для гофрированных труб можно в каталоге Атлант-НВ.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Монтаж наружных сетей — заказать →
Вопрос-ответ
В какую впадину ставить кольцо на трубу КОРСИС?
По инструкции производителя — в первую впадину при диаметре 250–1200 мм и во вторую при диаметре до 200 мм, язычком к торцу.
Можно ли монтировать гофрированную трубу зимой?
По СП 399 раструбы с кольцами монтируют при температуре воздуха не ниже −10 °C, инструкция КОРСИС ограничивает монтаж −5 °C. Промороженные кольца применять нельзя.
Чем смазывать кольцо гофрированной трубы?
Специальной монтажной смазкой без нефтепродуктов и масел. Масло- и нефтесодержащие смазки инструкция КОРСИС запрещает.
Как перейти с гофры на старую чугунную или бетонную сеть?
Переходной фасонной частью или, предпочтительнее, через смотровой колодец.
Нормативы
- СП 129.13330.2019 Наружные сети и сооружения водоснабжения и канализации. Актуализированная редакция СНиП 3.05.04-85* Действует
- СП 399.1325800.2018 Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа Действует
- ГОСТ Р 54475-2011 Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации. Технические условия Действует
