Инструкция · Где применять ПНД
ПЭ-трубы внутри здания и в пожарном водопроводе
ПЭ-трубы относятся к горючим материалам, поэтому внутри зданий их прокладывают скрыто — в шахтах, каналах, штрабах (СП 30.13330.2020 п. 8.13). В подземной части противопожарного водопровода ПЭ допускается, а внутри здания СП 10.13130.2020 разрешает неметаллические трубы только с сертификатом по огнестойкости, скрытой прокладкой и коробами не ниже EI 30. Наружный пожарный водопровод, объединённый с хозяйственно-питьевым, делают из ПЭ по СП 31.13330.2021 и СП 399.
Время чтения: 7 мин
Что понадобится
- Трубы ПЭ100 напорные — в каталоге Атлант-НВ
- Переходы ПЭ/сталь — в каталоге Атлант-НВ
- Втулки под фланец и фланцы — в каталоге Атлант-НВ
Внутри здания ПЭ-трубу можно применять только скрыто, а во внутреннем противопожарном водопроводе — ещё и при наличии сертификата по огнестойкости. Под землёй и в наружных сетях, где пожарный водопровод объединён с хозяйственно-питьевым, ПЭ — обычный материал. Причина ограничений одна: полиэтилен горюч.
Горючесть
ПЭ-трубы относятся к группе «горючие» по ГОСТ 12.1.044, температура воспламенения — не ниже 300 °C. Это записано в СП 399 (п. 11.6) и было в ГОСТ 18599-2001 (п. 6.1). Отсюда требования к скрытой прокладке, коробам и расстояниям до горячих труб.
Внутренний водопровод

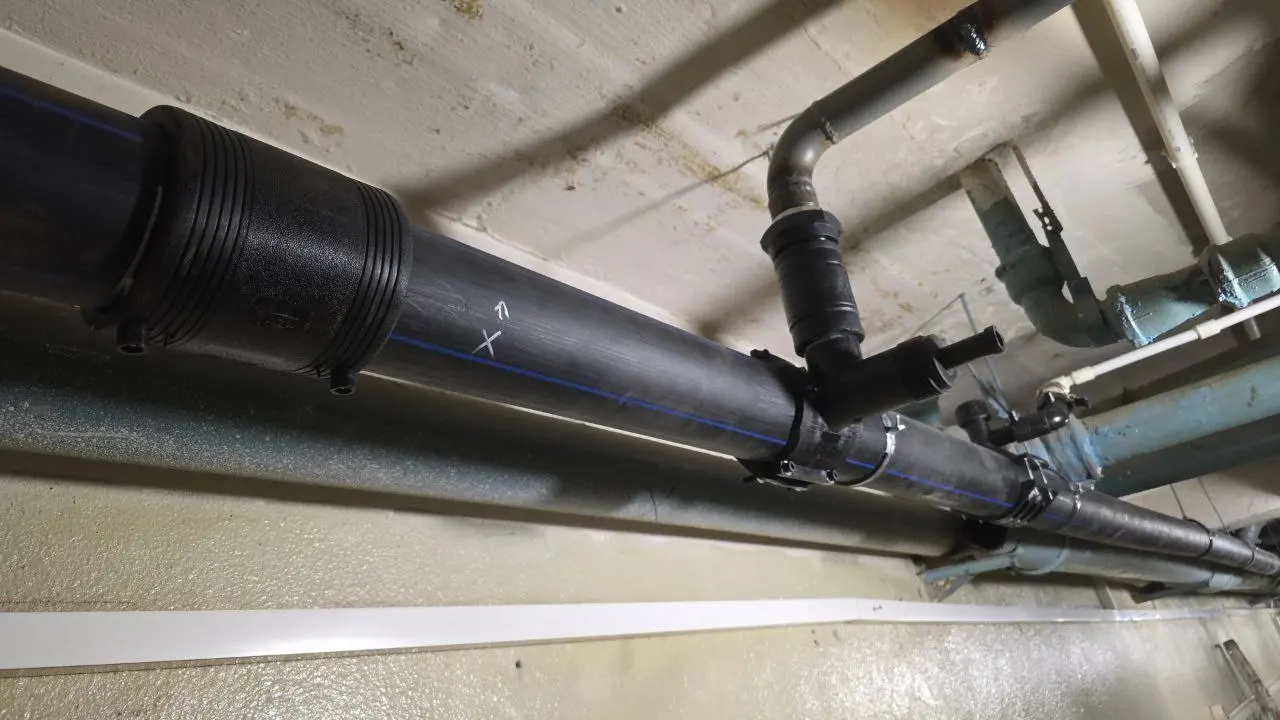

СП 30.13330.2020 (п. 8.13) требует для всех систем из полимерных труб скрытую прокладку — в плинтусах, штрабах, шахтах и каналах. Открыто допускаются только подводки к приборам там, где трубы не подвергаются механическим повреждениям. Для ввода в здание наружную ПЭ-трубу обычно соединяют с внутренней сетью через переход ПЭ/сталь или фланцевое соединение у фундамента.
Внутренний противопожарный водопровод: СП 10.13130.2020
| Пункт | Требование к неметаллическим трубам |
|---|---|
| 14.1.3 | в земле допускаются как металлические, так и неметаллические трубы |
| 14.3.1 | нужен сертификат соответствия по огнестойкости |
| 14.3.2 | внутри здания — преимущественно скрытая прокладка |
| 14.3.3 | короба и каналы с пределом огнестойкости не ниже EI 30 |
| 14.3.4 | нельзя там, где возможно воздействие УФ, прямых солнечных лучей, механических или химических факторов |
| 14.3.8 | расстояние до стальных труб отопления и ГВС не менее 50 мм |
Обычная водопроводная труба ПЭ 100 пожарного сертификата, как правило, не имеет — его наличие нужно проверять по документам поставки на конкретную трубу.
Наружный противопожарный водопровод
СП 31.13330.2021 разрешает для напорных сетей трубы из полимеров, а проектирование полимерных сетей ведут по СП 399. Противопожарный водопровод, как правило, объединяют с хозяйственно-питьевым (СП 8.13130.2020). Отдельного запрета ПЭ в СП 8.13130 по найденным источникам нет.
Расхождение с паспортами производителей
Паспорта некоторых производителей со ссылкой на старый СП 40-101-96 запрещают ПЭ в «раздельных системах противопожарного водопровода». Действующий СП 10.13130.2020 допускает неметаллические трубы при наличии пожарного сертификата. Как поступать:
| Участок | Что применять |
|---|---|
| Наружная объединённая сеть (хоз-питьевая + пожарная) | ПЭ 100 по ГОСТ Р 70628.2, проект по СП 399 |
| Подземный участок пожарного водопровода | ПЭ допускается (СП 10.13130 п. 14.1.3), если паспорт трубы не запрещает |
| Раздельный пожарный водопровод, паспорт трубы запрещает | выбрать другую трубу или запросить у изготовителя письменное разрешение |
| Внутри здания | только трубы с пожарным сертификатом, скрыто, короба EI 30 |
| Открыто в здании, на солнце, у горячих труб | нельзя |
Отдельно: сшитый полиэтилен PE-X нельзя применять в раздельных сетях противопожарного водопровода (СП 344.1325800.2017, прим. 2 к п. 4.8).
Ввод в здание
- Подземный участок — ПЭ 100 нужного SDR, глубина ниже промерзания.
- У фундамента — переход на сталь или фланцевый узел (втулка под фланец).
- Проход через стену — в гильзе, с герметизацией.
- Внутри — трубы по проекту: металл или полимер с пожарным сертификатом в коробе.
Типичные ошибки
| Ошибка | Нарушение |
|---|---|
| Открытая ПЭ-труба по стене подвала | СП 30.13330.2020 п. 8.13 |
| Полимер в пожарном стояке без сертификата | СП 10.13130.2020 п. 14.3.1 |
| Пожарный трубопровод у трубы отопления ближе 50 мм | СП 10.13130.2020 п. 14.3.8 |
| PE-X в раздельной пожарной сети | СП 344.1325800.2017 |
| Игнорирование запрета в паспорте трубы | гарантия изготовителя теряется |
Подобрать и купить трубы ПЭ 100, переходы ПЭ/сталь и втулки под фланец для ввода в здание можно в каталоге Атлант-НВ. Перед закупкой для пожарной сети отправьте спецификацию на проверку.
Где купить
Оборудование и материалы для этой работы можно приобрести в каталоге ООО «Атлант-НВ». Отгружаем с ближайшего к объекту склада, документы на каждую партию.
Нужна работа на объекте? Монтаж наружных сетей — заказать →
Вопрос-ответ
Можно ли ПНД для пожарного водопровода?
Для наружной сети, объединённой с хозяйственно-питьевой, — да, по СП 31.13330.2021 и СП 399. Внутри здания неметаллические трубы допускаются по СП 10.13130.2020 только с сертификатом по огнестойкости, скрыто и в коробах не ниже EI 30.
Можно ли проложить ПНД открыто в подвале?
По СП 30.13330.2020 п. 8.13 полимерные трубы внутри зданий прокладывают скрыто. Открыто допускаются только подводки к приборам там, где нет риска механических повреждений.
Почему паспорт трубы запрещает пожарный водопровод, а СП разрешает?
Паспорта ссылаются на старый СП 40-101-96. Действующий СП 10.13130.2020 допускает неметаллические трубы с сертификатом. Если паспорт конкретной трубы запрещает, выберите другую трубу или получите разрешение изготовителя.
Нормативы
- СП 10.13130.2020 Системы противопожарной защиты. Внутренний противопожарный водопровод Действует
- СП 31.13330.2021 Водоснабжение. Наружные сети и сооружения. СНиП 2.04.02-84* Действует
- СП 399.1325800.2018 Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа Действует
