Штрихкоды электросварных фитингов разных производителей: что совпадает с ISO и где отличия

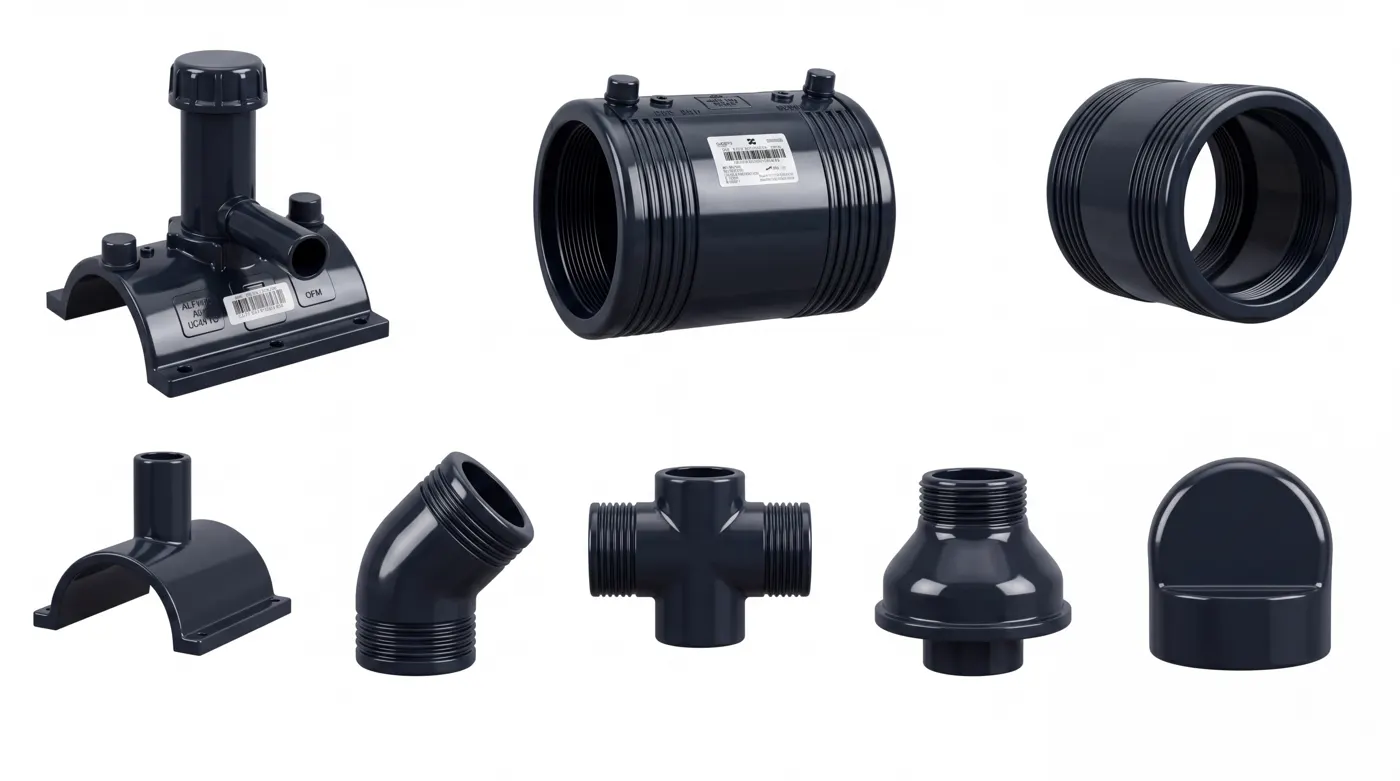

Основные производители электросварных фитингов — FRIALEN, Georg Fischer, Plasson, Elofit, Fusion, FDplast — заявляют 24-значный код сварки по ISO 13950, поэтому фитинги разных брендов можно варить одним аппаратом с поддержкой этого стандарта. Отличия — в дополнительных кодах (подогрев, двухфазная сварка), носителях (магнитная карта, резистор), разметке этикетки и диаметре штырей. Реестра кодов производителей в ISO 13950 нет.
Стандарт ISO 13950 задаёт формат кода, но не список производителей: имя кодируется буквами, а ведение таблиц кодов стандарт отдаёт отраслевым организациям вроде GERG и GRI. Для прослеживаемости реестр ведёт traccoding.com, последнее обновление списка — декабрь 2008 года. Ниже — что производители пишут о своих кодах в открытой документации.
Сводная таблица
| Производитель | Что заявлено | Совпадает с ISO 13950 |
|---|---|---|
| FRIATEC / FRIALEN | ISO 13950, 2/5 interleaved; поз. 9–11 — размер, 13–14 — напряжение, 15–17 — сопротивление, 19–21 — время, 22–23 — температурная компенсация | Да |
| FRIALEN (IPEX, США) | Те же поля, но цифра 16 названа «резервом» | Расхождение: по ISO позиция 16 — часть сопротивления; вероятно, опечатка |
| FRIALEN XL | 24-значный код сварки сверху и 26-значный код прослеживаемости снизу; оба можно ввести в аварийном режиме FRIAMAT | Да |
| Georg Fischer | 24 цифры; фитинги с TC — без резисторного штыря, на этикетке «TC» вместо U/t | Да, температурная компенсация в позициях 22–23 |
| GF ELGEF Plus | Код сварки по ISO/TR 13950, прослеживаемость по ISO 12176-4; данные на этикетке или на вложенной карте | Да |
| Plasson | Код сварки ISO/TR 13950, прослеживаемость ISO 12176-4; ручной ввод — только если нет других способов | Да |
| Elofit | 24-значный код; отдельные коды подогрева (от 225 мм) и двойной сварки | Да; в инструкции опечатка «ISO13956» |
| Fusion Group | Поз. 3–6 — производитель, пример «FU»; нижний код — 7-значная партия и номер фитинга | Да, это вариант «случай B» |
| FDplast (Россия) | 24 цифры по ГОСТ Р ИСО 13950-2012; пример: 110 мм — 39,5 В, 180 с; +0,5 %/°C ниже 20 °C, −0,4 %/°C выше | Да; ссылка на отменённый ГОСТ Р |
| Haka, Икапласт, Ростурпласт, Корсис, Nupi | Описания структуры кода в открытом доступе не найдены | Нет данных |
Реальные 24-значные строки с этикеток этих производителей в открытых текстовых источниках не опубликованы. IPEX прямо предупреждает: изображения кодов в брошюрах условные и могут не содержать критических параметров, варить можно только по коду на самом фитинге.
Носители, кроме штрихкода
| Носитель | Кто применяет | Что важно |
|---|---|---|
| Магнитная карта ID-1 | GF ELGEF Plus | Используется только карта, поставленная с фитингом, или нанесённый на неё штрихкод; после успешной сварки записанную карту повторно не используют |
| Резистор в штекере | Fusion Group (Fusamatic) | Аппарат измеряет резистор и сам определяет время |
| 2D-коды | ISO 12176-5:2021 | FRIAMAT 6 читает 16-значные (ASTM F2897-21), 24-значные (ISO 13950), 30-значные (ISO 12176-3) и 2D-коды |
| RFID | Встречается только в блогах | Стандартизованного формата параметров сварки не найдено |
Штыри и напряжение
| Параметр | Данные |
|---|---|
| Штыри 4,0 мм | FRIATEC, GF, VON ROLL, DURAPIPE, EUROSTANDARD (руководство Polymatic Plus) |
| Штыри 4,7 мм | AGRU, PLASSON, DURAPIPE, STRENG, FUSION (там же) |
| Radius Systems | Штыри 4,0 мм — 40 В, 5,7 мм — 80 В |
| Код 39,5 В | В 24-значном коде — значение 90; в 32-значном — 00 (79 В — 01) |
Американский код ASTM F2897
Это 16 символов base-62 (цифры и буквы) для прослеживаемости в газовых сетях США. Разбивка по данным IPEX: 1–2 — производитель, 3–6 — партия, 7–9 — дата, 10 — материал, 11–15 — размер. Аппарат не принимает его как код сварки. Отличить просто: в нём 16 знаков и есть буквы.
Различия в толковании кода прослеживаемости
| Источник | Особенность |
|---|---|
| Руководство Plasson | Разбивка 26 позиций сдвинута относительно ГОСТ; на реальной этикетке не проверено |
| GF Technical handbook (ранние издания) | Другая шкала ПТР, вероятно, до ISO 12176-4:2003 |
| Сайты дистрибьюторов GF | Тройки в начале кода названы «заполнением», хотя по стандарту это смещения |
Что это значит на практике
| Задача | Вывод |
|---|---|
| Варить фитинги разных брендов одним аппаратом | Возможно, если аппарат читает 24-значный код ISO 13950 и подходит по штырям |
| Работать с FRIALEN XL и GF TC | Нужен аппарат со считыванием кода; ручной режим не допускается |
| Муфты больших диаметров | Уточнить, есть ли код подогрева и как его применять |
| Учёт на газовых объектах | Фиксировать код прослеживаемости ISO 12176-4 |
Декодер СетиГрада разбирает коды любых производителей по ISO 13950 и ISO 12176-4. Имя производителя он показывает буквами из кода; поля, которые бренд трактует по-своему, декодер выводит как есть и не расшифровывает догадками. Подробно о позициях — в инструкции «Расшифровка 24 цифр». Подобрать фитинги и совместимый аппарат можно в каталоге Атлант-НВ.
